Višekanalni potenciostat



Višekanalni potenciostat Galvanostat EIS

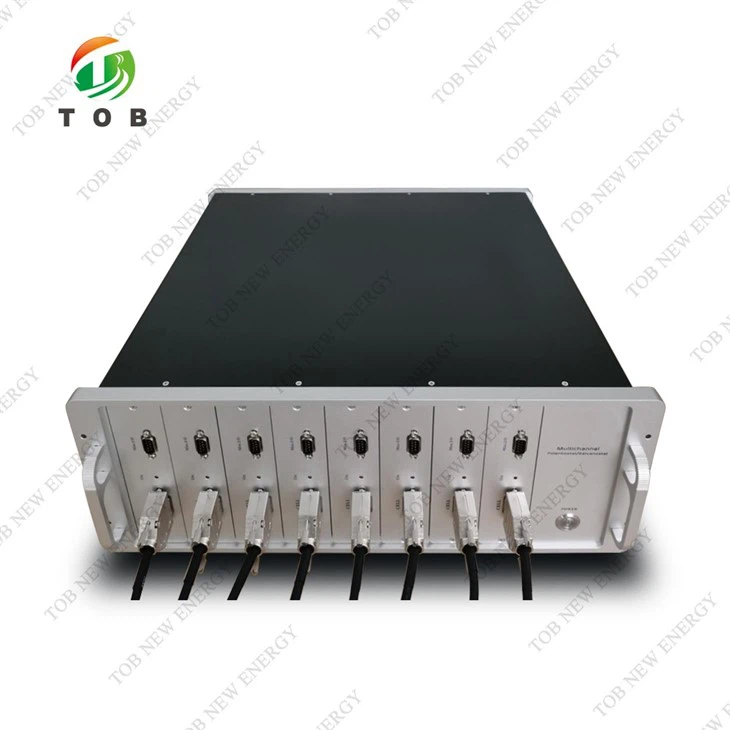

Ovaj TOB-CS310X višekanalni potenciostat galvanostat EIS je svestran instrument koji nudi 8 slotova.

Potpuno plutajući modul i dizajn električne izolacije jamče da je svaki kanal potpuno nezavisan, što osigurava precizne podatke i efikasna istovremena mjerenja.

Višekanalni potenciostat donosi pogodnost onima koji imaju mnogo uzoraka, i idealan je uređaj za proučavanje energetskih materijala, proučavanje baterija, korozije metala itd.

Broj kanala se može prilagoditi. Različita konfiguracija osigurava da dobijete željeni proizvod koji odgovara različitim budžetima.



Višekanalni potenciostat (±1A, ±10V) Svaki kanal je nezavisan
Model: TOB-CS310X
Opcija A 4-kanal, EIS * 1 kanal	Opcija B 4-kanal, EIS * 4	Opcija C 8-kanal, EIS * 1	Opcija D 8-kanal, EIS * 8

Broj kanala se može proširiti dodavanjem i ugradnjom više ploča, zahvaljujući inteligentnom dizajnu kućišta i plug-in. Opseg kontrole potencijala svakog kanala je 10V, opseg kontrole struje ±1A, može zadovoljiti eksperimentalne zahtjeve za većinu ljudi.

Aplikacija

---

● Proučavanje energetskih materijala (Li-ion baterije, solarne ćelije, gorivne ćelije, superkondenzatori), napredni funkcionalni materijali

● Elektrosinteza, galvanizacija/elektrodepozicija, oksidacija anoda, elektroliza

● Studija korozije i procjena otpornosti metala na koroziju; brza procjena efikasnosti inhibitora korozije, premaza i katodne zaštite

● Elektrokataliza (HER, OER, ORR, CO2RR, NRR)



Specifikacije
Broj kanala: 4/ 8	Channel insulation resistance: >100MΩ
Komunikacija: Ethernet	Filter donjeg prolaza: pokriva 8-deceniju
Opseg kontrole potencijala: ±10V	Raspon kontrole konstantne struje: ±1A
Potencijalna preciznost: 0.1%×puni opseg±1mV	Trenutna preciznost: 0.1%×pun opseg
Potential resolution:10μV(>100Hz), 3μV(<10Hz)	Trenutna rezolucija: 1pA
Vrijeme porasta potencijala:﹤1μs(<10mA),<10μs(<2A)	Raspon struje: 2nA ~1A, 10 opsega
Ulazna impedansa referentne elektrode: 1012Ω||20pF	Maksimalna izlazna struja: 1A
Napon usklađenosti: ±21V	Povećanje struje tokom skeniranja: 1mA @1A/ms
Brzina skeniranja CV i LSV: 0.001mV~10000V/s	Povećanje potencijala tokom skeniranja: 0.076mV@1V/ms
Širina CA i CC impulsa: 0.0001~65000s	DPV i NPV širina impulsa: 0.0001~1000s
SWV frekvencija:0.001~100KHz	CV minimalni prirast potencijala: 0.075mV
AD prikupljanje podataka: 16bit@1MHz, 20bit @1kHz	IMP frekvencija: 10μHz~1MHz
DA rezolucija: 16 bita, vrijeme postavljanja: 1 μs	Raspon struje i potencijala: automatski
Zahtjevi operativnog sistema: Windows 7/8/10 /11	Težina: 12,5 Kg Dimenzije: 40*40*14cm
Spektroskopija elektrohemijske impedancije (EIS)
Generator signala
EIS Frekvencijski opseg: 10μHz~1MHz	Amplituda AC signala: 1mV~2500mV
Preciznost frekvencije: 0.005%	Rezolucija signala: 0.1mV RMS
DDS izlazna impedancija: 50Ω	DC Bias: -10V~+10V
Talasna distorzija:<1%	Oblik talasa: sinusni talas, trouglasti talas, kvadratni talas
Način skeniranja: logaritamski/linearni, povećanje/smanjenje
Analizator signala
Maksimalno integralno vrijeme: 106 ciklusa ili 105 s	Kašnjenje mjerenja:0-105S
Minimalno integralno vrijeme: 10 ms ili najduže vrijeme ciklusa
DC kompenzacija pomaka
Raspon potencijalne kompenzacije: -10V~+10V	Trenutni raspon kompenzacije: -1A~+1A
Podešavanje propusnog opsega: automatsko i ručno, 8-decenijski frekventni opseg



Prednosti:

Visoka struja/napon: opseg primijenjenog potencijala ±10V, struja ±1A. Može zadovoljiti potrebe većine studija.

Sveobuhvatne tehnike: Opremljen je ugrađenim EIS (10μHz~1MHz). U svakom kanalu postoje sveobuhvatne tehnike.

Garancija: 5 godina garancije. Mi smo proizvođač, a naši inženjeri će vam pružiti tehničku podršku kad god vam zatreba.

Niska cijena: U cijenu je uključen host instrumenta, softver (kontrola eksperimenta i obrada podataka), potrebni kablovi, lažna ćelija. Nema drugih optužbi.

Pouzdanost i kvaliteta: Mi smo na tržištu već 20 godina, a sada je brend br. 1 potenciostata u Kini.



Tehnike na svakom kanalu

---

Stabilna polarizacija	Transient Polarization	Chrono Method	Amperometrijski
• Potencijal otvorenog kola (OCP)	• Višepotencijalni koraci	• Hronopotentiometrija (CP)	• Diferencijalna pulsna amperometrija (DPA)
• Potenciostatska (IT kriva)	• Višestrujni koraci	• Hronoamperametrija (CA)	• Dvostruka diferencijalna pulsna amperometrija (DDPA)
• Galvanostatski	• Potencijalna stepenica (VSTEP)	• Kronokaulometrija (CC)	• Trostruka pulsna amperometrija (TPA)
• Potenciodinamički (Tafelov dijagram)	• Galvanske stepenice (ISTEP)	-	• Integrisana pulsnoamperometrijska detekcija (IPAD)
• Galvanodinamički (DGP)	-	-	-



Test baterije	Mjerenja korozije	Spektroskopija elektrohemijske impedancije (EIS)	Voltametrija
• Punjenje i pražnjenje baterije	• Kriva ciklične polarizacije (CPP)	• Potenciostatski EIS (Nyquist, Bode)	• Voltametrija linearnog sweep-a (LSV)
• Galvanostatsko punjenje i pražnjenje (GCD)	• krivulja linearne polarizacije (LPR)	• Galvanostatski EIS	• Cilička voltametrija (CV)
• Potenciostatsko punjenje i pražnjenje (PCD)	• Elektrohemijska potenciokinetička reaktivacija (EPR)	• Potenciostatski EIS (opciona frekvencija)	• Voltametrija stepeništa (SCV)#
• Potenciostatska intermitentna titraciona tehnika (PITT)	• Elektrohemijska buka (EN)	• Galvanostatski EIS (opciona frekvencija)	• Voltametrija kvadratnog talasa (SWV)#
• Galvanostatička tehnika intermitentne titracije (GITT)	• Ampermetar nulte otpornosti (ZRA)	• Mott-Schottky	• Diferencijalna pulsna voltametrija (DPV)#
-	-	• Potenciostatski EIS u odnosu na vrijeme (jedna frekvencija)	• Normalna pulsna voltametrija (NPV)#
-	-	• Galvanostatski EIS u odnosu na vrijeme (jedna frekvencija)	• Diferencijalna normalna pulsna voltametrija (DNPV)#
-	-	-	• AC voltametrija (ACV)
-	-	-	• 2. harmonijska AC voltametrija (SHACV)
-	-	-	• Fourierova transformacija AC voltametrije (FTACV)
-	-	-	#: postoji odgovarajuća voltametrija skidanja



Simultaneous Measurements

---

Možete pokrenuti isti eksperiment za svaki kanal u isto vrijeme. Postavite iste parametre za svaki eksperiment jednom i pokrenite sve nezavisno. Posebno je korisno kada imate mnogo uzoraka za jedan test.

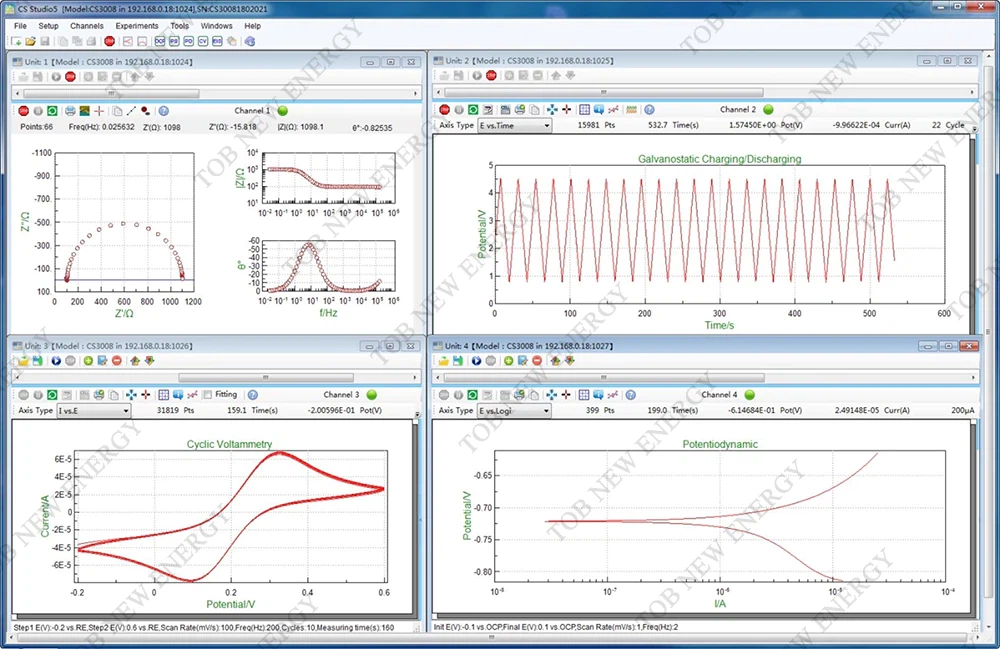

Također možete odabrati različite tehnike na svakom kanalu. Postavite parametre za svaki eksperiment jedan po jedan i pokrenite svaki eksperiment nezavisno. Kao što je prikazano na desnoj slici, testirani su EIS, galvanostatičko punjenje i pražnjenje, ciklička voltametrija i test krive polarizacije.





Tehničke prednosti

---

1. Impedansa (EIS)

The potentiostat applies correlation integral algorithm and dual-channel over-sampling technique, and has strong anti-interference ability. It is suitable for EIS measurements of high-impedance system (>109Ω, kao što su premazi, beton itd.).



2. Kriva polarizacije

Tafel parcela se može dobiti. Korisnik može podesiti anodnu struju preokreta (struja propadanja filma pasivacije) krivulje ciklične polarizacije da bi dobio potencijal pitinga i zaštitni potencijal materijala i procijenio njegovu podložnost intergranularnoj koroziji. Software koristi nelinearno uklapanje za analizu krivulje polarizacije i može napraviti brzu procjenu antikorozivne sposobnosti materijala i inhibitora.

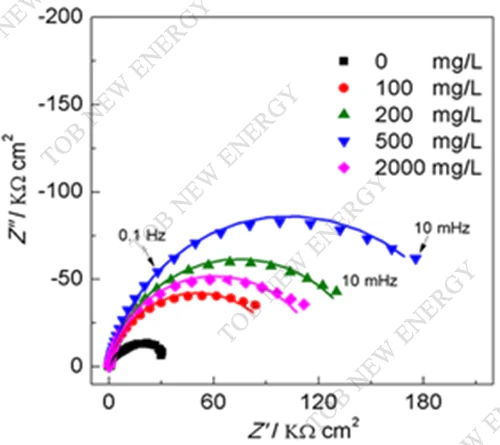

EIS legure AA6063 Al u Ce3+ koja sadrži 3% otopine NaCl	Kriva polarizacije amorfne legure i nerđajućeg čelika na bazi Ti u 3% rastvoru NaCl



3. Voltametrija

Linearna voltametrija (LSV), ciklička voltametrija (CV), SCV, SWV, DPV, NPV, ACV, striping voltametrija itd. Integriše proračun vršne površine, vršne struje i analizu standardne krive.

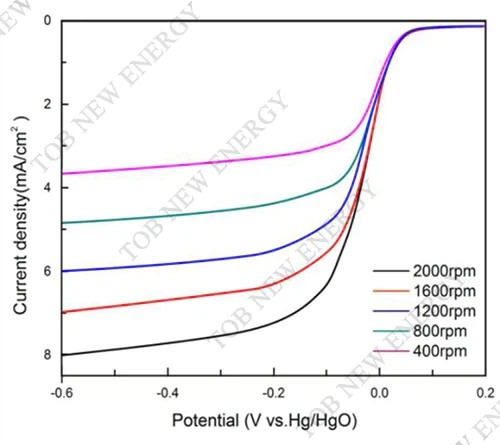

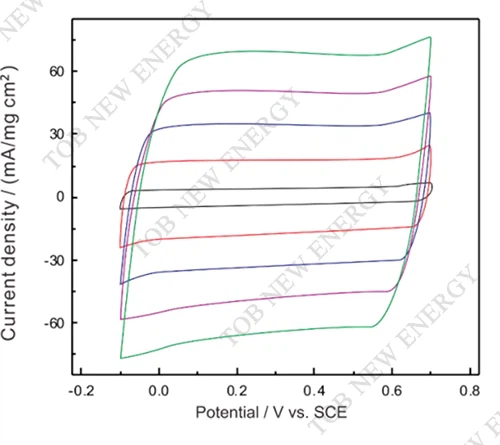

LSV: mezoporozni ugljenični materijal u 0.1M KOH	CV PPy superkondenzatora u 0.5 mol/L H2SO4



4 Elektrohemijski šum

Sa pratiocem visokog otpora i ampermetrom nultog otpora, on mjeri fluktuacije prirodnog potencijala/struje u sistemu korozije. Može se koristiti za proučavanje piting korozije, galvanske korozije, korozije pukotina, korozije pod naponom itd. Na osnovu proračuna otpornosti na buku i indeksa pitinga, može završiti lokalizirano praćenje korozije.



5. Potpuno plutajuće mjerenje

Potpuno plutajući način rada se koristi za autoklavna elektrohemijska mjerenja, on-line praćenje korozije metalnih komponenti ispod zemlje (armatura u betonu, itd.)



6. Komplet za razvoj softvera (SDK)

U mogućnosti smo pružiti API funkcije i primjere razvoja, što olakšava zahtjeve nekih korisnika za sekundarni razvoj i samodefinirana mjerenja. Možemo obezbijediti .dll datoteku.



Funkcije softvera

---

Ciklična voltametrija:CS studio softver pruža korisnicima svestrani komplet za izravnavanje/diferencijaciju/integraciju, koji može završiti proračun visine vrha, površine vrha i vršnog potencijala CV krivih. U CV tehnici, tokom analize podataka, postoji funkcija odabira tačnog ciklusa(ova) za prikaz.

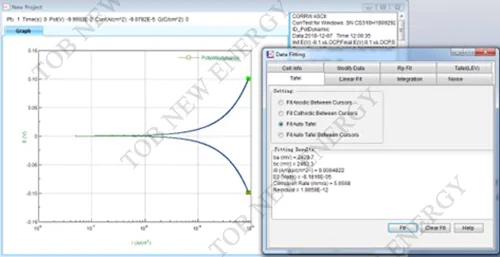

Tafel dijagram i stopa korozije:

CS studio takođe pruža moćno nelinearno uklapanje na Butler-Volmerovu jednačinu polarizacione krive. Može izračunati Tafelov nagib, gustinu struje korozije, struju ograničenja, otpor polarizacije, brzinu korozije. Takođe može izračunati gustinu spektra snage, otpornost na buku i otpor spektra buke na osnovu merenja elektrohemijske buke.

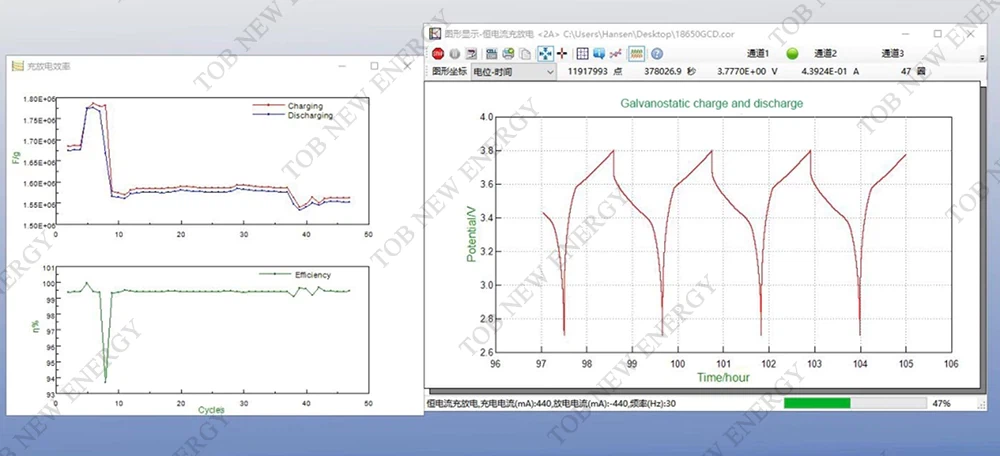

Test i analiza baterije:

efikasnost punjenja i pražnjenja, kapacitet, specifična kapacitivnost, energija punjenja i pražnjenja.

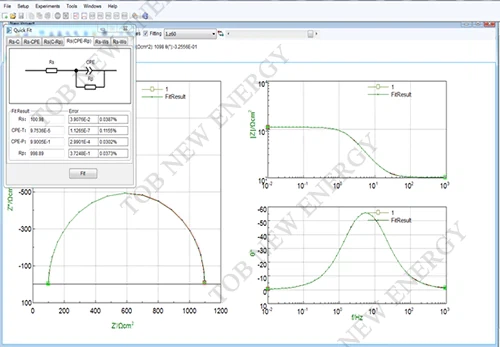

EIS analiza: Bode, Nyquist, Mott-Schottky plot

Tokom analize EIS podataka, postoji ugrađena funkcija uklapanja za crtanje prilagođenog ekvivalentnog kola.

Ušteda podataka u realnom vremenu:Podaci se mogu automatski pohraniti čak iu slučaju iznenadnog isključivanja.

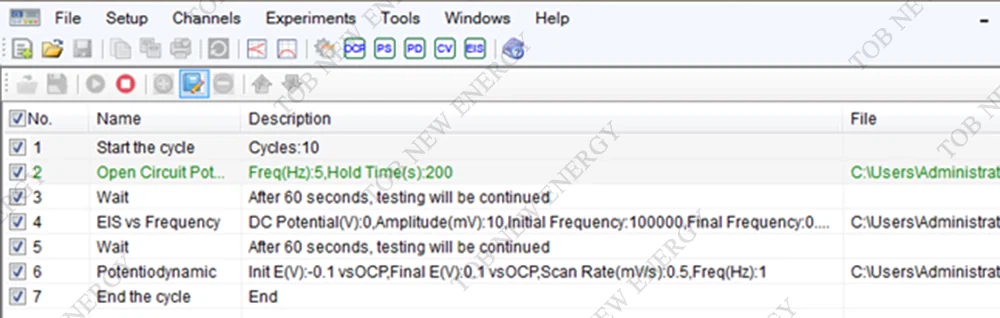

Kombinacijski test:može olakšati automatizaciju eksperimenata i uštedjeti vrijeme. Uz jedinstvenu funkciju kombinovanog testa, možete odabrati nekoliko tehnika i postaviti vrijeme čekanja, vrijeme početka i cikluse. Odaberite eksperimente koje želite pokrenuti. Zatim možete izvršiti automatsko mjerenje postavljenih eksperimenata kako želite bez čekanja u laboratoriji. Ova funkcija je posebno korisna ako imate više eksperimenata za pokretanje i uštedite svoje vrijeme.







Otvoreni podaci:Možete otvoriti datoteke sa podacima u txt formatu u notepadu. Podaci se također mogu otvoriti u Origin-u



Standardno snabdevanje

---

1	Host instrumenta TOB-CS310X	1set
2	CS studio softver za testiranje i analizu	1set
3	Kabl za napajanje 1 kom	1 komad
4	Ethernet kabl 1 komad	1 komad
5	Ćelijski kabl	8 (Opcija A&B)	16 (Opcija C&D) kom
6	Dummy cell	4 (Opcija A&B)	8 kom (opcija C&D)
7	Servis	Sav servis, popravka je potpuno besplatna
8	Period garancije	5 godina
9	Obezbedite vodič za instalaciju, priručnik, video za instalaciju softvera i video zapise za obuku
10	Besplatna usluga popravke
11	Doživotna nadogradnja softvera i tehnički servis
