Ormarić za formiranje i klasiranje igličastih ležajeva

Needle Bed Type Formation And Grading Cabinet

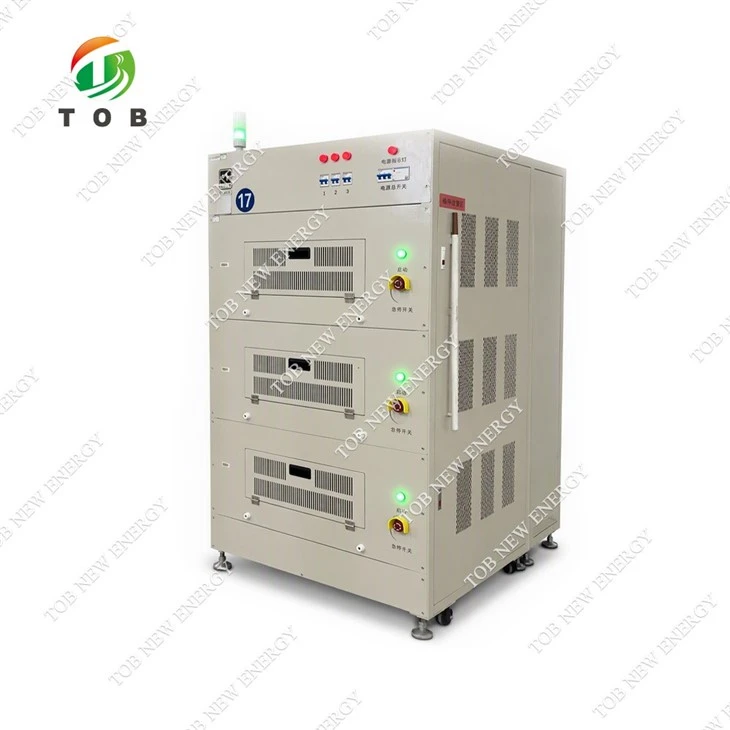

Needle Bed Type Formation And Grading Cabinet suppliers

Ormarić za formiranje i klasiranje igličastih ležajeva

Model:TOB-INVP-V5C6D6
Ova serija proizvoda je cilindrična baterija tipa 5V6A za formiranje i klasifikaciju (tip povratne energije), sa visokom preciznošću, uštedom energije, itd. Usvaja dvostepenu modularnu strukturu sa fleksibilnom konfiguracijom sistema, modul ispravljača ima visoku efikasnost i nisku stopu izobličenja struje, a kanali za kontrolu DC modula imaju visoku razinu. Pogodan je za formiranje, gradiranje i testiranje ćelija litijumskih baterija.

Pošaljite upit

Chat Sada

Uvod u proizvod

Xiamen TOB New Energy Technology Co., Ltd. je jedan od najpouzdanijih proizvođača i dobavljača ormara za formiranje i klasiranje iglica u Kini. Dobrodošli u kupovinu visokokvalitetnog igličastog ormarića za formiranje i ocjenjivanje po konkurentnim cijenama iz naše tvornice. Ako imate bilo kakav upit o saradnji, slobodno nam pošaljite email.

Formiranje tipa igličastog ležaja i sistem gradiranja za cilindričnu ćeliju

Specifikacija

1. Pregled

Ova serija proizvoda je cilindrična baterija tipa 5V6A za formiranje i klasifikaciju (tip povratne energije), sa visokom preciznošću, uštedom energije, itd. Usvaja dvostepenu modularnu strukturu sa fleksibilnom konfiguracijom sistema, modul ispravljača ima visoku efikasnost i nisku stopu izobličenja struje, a kanali za kontrolu DC modula imaju visoku razinu. Pogodan je za formiranje, gradiranje i testiranje ćelija litijumskih baterija.

1.1 Značajan efekat{1}}štede energije. Pod istim uslovima, potrošnja energije je 50% u odnosu na tradicionalnu opremu.

1.2 Uvelike smanjuje temperaturu okoline postrojenja. Pod istim uslovima, temperatura okoline biljnog područja može se smanjiti za 5-15 stepeni.

1.3 Koristi industrijski-DSP visokih{2}}performansi kao glavni kontrolni čip, sa visokom pouzdanošću.

1.4 Niska distorzija struje mreže. Sadržaj harmonika mreže je manji od 5%, daleko bolji od tradicionalne opreme.

1.5 Višestruke postavke softverske i hardverske zaštite, pogodne za dugotrajan- rad bez nadzora. Sigurnosni zaštitni parametri i metode zaštite su postavljeni za svaki tip procesa koji se testira (CC punjenje, CV punjenje, CC pražnjenje, odmor, itd.), tako da ako dođe do bilo kakve abnormalnosti tokom procesa testiranja, test će se odmah prekinuti.

1.6 Signali usvajaju distribuiranu digitalnu obradu kako bi se u najvećoj mjeri eliminisale analogne smetnje. Svi podaci se obrađuju na donjem sloju, izbjegavajući smetnje signala tokom prijenosa, uvelike poboljšavajući preciznost uzorkovanja i kontrole.

TOB-INVP-V5C6D6 Needle Bed Type Formation and Grading system for Cylindrical Cell

2. Model proizvoda

2.1 Konfiguracija proizvoda

Potrebne stavke

Sastav proizvoda	Eksterni model	Napomene
Formiranje cilindričnih baterija i sistem gradiranja igličastih ležajeva	TOB-INVP-V5C6D6
Srednji kompjuter	/	Već uključeno u stalak

Opcione stavke

Sastav proizvoda	Eksterni model	Napomene
Jedan PC računar	/	500G hard disk 7200 rpm, memorija iznad 4G, CPU i5 procesor, operativni sistem Win7 32-bit ili niži, više od 1 standardnog serijskog porta, više od 2 mrežna porta (obezbeđuje kupac)
Izgled	/	Srebrno siva

2.3 Dostavljena tehnička dokumentacija, oznake i jezik softvera

Stavka	Jezik	Napomene
Priručnik za upotrebu kabineta za formiranje i klasiranje tipa povratne informacije o energiji	■kineski ■engleski □Ostalo:	Tipovi jezika su proširivi
Vanjske oznake za cijelu{0}}mašinu	■kineski ■engleski □Ostalo:	Tipovi jezika su proširivi

3. Volumen i težina

Model	V×Š×D (mm)	Neto težina (kg/kabinet)	Bruto težina (kg/kabinet)	Napomene
TOB-INVP-V5C6D6	2000×1100×1500	1500	1700	Čitava mašina je jednodijelne-strukture, pokretana je dvostrukim cilindrima, pri čemu se svaki sloj kreće nezavisno.

TOB-INVP-V5C6D6 Needle Bed Type Formation and Grading system for Cylindrical Cell

4. Buka, zaštita od groma i nivo zaštite

4.1 BukaBuka je testirana prema metodi IEC62040-3, buka manja od 70dBA. Korišteni mjerač nivoa zvuka mora ispunjavati zahtjeve tipa Ⅰ u IEC804, sa tačnošću boljom od ±0,5dB.

4.2 Nivo zaštite od groma

Stavka	Standard koji treba ispuniti	Napomene
Sigurnosna zaštita	IP20	Primjenjivo na sve nezavisne proizvode u ovoj specifikaciji

4.3 Nivo zaštite

Stavka	Standard koji treba ispuniti	Napomene
Sigurnosna zaštita	IP20	Primjenjivo na sve nezavisne proizvode u ovoj specifikaciji

5. Sigurnosni propisi

Ovaj proizvod zadovoljava sljedeće sigurnosne specifikacije:

Sales Region	Sigurnosni standard koji treba ispuniti	Certifikacijsko tijelo	Napomene
kontinentalna Kina	GB4943-2001	■Prošao interni pregled kompanije

6. Metoda hlađenja

Prisilno vazdušno hlađenje. Ventilatori: 9 po sloju. Metoda odvoda zraka: odvod zraka odozgo.

Air Cooling of Needle Bed Type Formation and Grading system for Cylindrical Cell

7. Električne karakteristike

7.1 Osnovni električni parametri

Kapacitet distribucije električne energije		28.8KW
Model		TOB-INVP-V5C6D6
Broj kanala		256 kanala po sloju, ukupno 768 kanala po ormaru
Kontrolni kompjuter		Svaki računar može kontrolisati 6 uređaja
Korisna strana	Način unosa	Tro-fazni 5-žični
	Raspon napona	380Vac±15%
	Frekvencija	50Hz±10%
	Faktor snage	＞0,99 (uvjet: puna konfiguracija, nazivni napon mreže, puno-punjenje ili pražnjenje)
	Uletna struja	10A
	Trenutni harmonijski sadržaj (THDI)	＜5%
Strana baterije	Nazivna snaga	30W
	Voltage	Punjenje 0-5V, pražnjenje 2-5V
	Struja punjenja	20mA-6A
	Struja pražnjenja	20mA-6A
	Vrijeme porasta struje (90% opterećenja)	50ms
	Vrijeme pokretanja kanala (90% opterećenja)	50mS
	Efikasnost punjenja	＞70% (mrežno 380VAC, baterija puna-pražnjenje)
	Ukupna efikasnost povratnih informacija	＞65% (mreža 380VAC, baterija puna-pražnjenje)
	Bočna impedansa baterije	＞100KΩ
Skladištenje		U skladu sa standardom GB/T4798.1Y2005
Ostali zahtjevi	Način prikaza na panelu	LED
Ostali zahtjevi	Maksimalni izdrživi ulazni napon	450Vac, 1 sat (statički)
Pouzdanost	Modul napajanja MTBF (sati)	30000
Komunikacijski interfejs	Ethernet port	10M
Radna temperatura		0-45 stepeni Celzijusa

7.2 Parametri tačnosti

Stavka	Preciznost	Napomene
Preciznost struje baterije	±(0,05%FS+0.05%RD)
Preciznost napona baterije	±3mV
Rezolucija struje baterije	0.1mA
Rezolucija napona baterije	0.1mV
Vrijeme	1s
Buka i talasanje	50mV	Vpp
Ciklus kalibracije tačnosti	Trenutna kalibracija: 6 mjeseci, kalibracija napona: 6 mjeseci

7.3 Sonde i posude

Stavka	Parameters
Sonda	Prihvata strukturu sa tri-pina: gornji i donji pin koriste isti tro-iglični sklop, vijek trajanja pribl. ＞10000 puta
Sonda	Otpor kontakta sonde ne veći od 10mΩ (površina baterije čista i bez kontaminacije uljem)
Tray	Koristi posebne ladice 16×16 za baterije 32600 i 32900 (u zavisnosti od formalnih crteža koje je dostavio kupac)
	Vanjske dimenzije: 780 mm (Š), 780 mm (D), 120 mm (V) (zavisno od formalnih crteža koje daje kupac)
	Razmak kanala je 45×45 mm (u zavisnosti od formalnih crteža koje daje kupac)
	Zahtjev za ujednačenost temperature: maksimalna razlika između tačaka uzorkovanja temperature u istoj posudi Manja ili jednaka 3 stepena (kada se proizvode baterije istog modela istovremeno sa istim procesom, bez uzimanja u obzir razlika u baterijama). Preciznost temperaturne sonde: ±2 stepena, rezolucija temperature 0,1 stepen

7.4 Uslovi okoline

Stavka	Parameters
Uslovi okoline	Temperatura: 23±5 stepeni
	Vlažnost: 30% ~ 75%
	Atmosferski pritisak: 750±30mmHg
	Komprimirani zrak: ne manje od 0,5 MPa

8. Logičke funkcije

8.1 Funkcije zaštite

Stavka funkcije zaštite	Opis logičke funkcije	Metoda rukovanja
Napon mreže je van granica	Kada je napon mreže veći od maksimalne vrijednosti ili niži od minimalne vrijednosti, pretvarač prestaje raditi i oprema je zaključana	Zahtijeva ponovno pokretanje{0}}isključenja
Frekvencija mreže je van granica	Kada je frekvencija mreže viša od maksimalne vrijednosti ili niža od minimalne vrijednosti, pretvarač prestaje raditi i oprema je zaključana	Zahtijeva ponovno pokretanje{0}}isključenja
Zaštita od obrnutog povezivanja baterije	Kada je detektovani napon baterije niži od postavljene zaštitne vrijednosti, kanal je zaključan i ne može se pokrenuti	Nakon što se obrnuta veza ukloni, ručno ponovo pošaljite
Globalni parametri zaštite	Zaštita od obrnutog povezivanja baterije
	Zaštita donje granice napona
	Zaštita gornje granice napona
	Trenutna zaštita gornje granice
CC parametri zaštite od punjenja	Zaštita od abnormalnog trenda napona
	Zaštita od nenormalne fluktuacije struje punjenja
	Zaštita od abnormalnih fluktuacija napona
	Podešavanje vremena napona punjenja
	Zaštita od nenormalnog porasta napona punjenja
CV zaštita od punjenja	Zaštita od abnormalnog trenutnog trenda
	Zaštita od nenormalne fluktuacije struje punjenja
	Zaštita od abnormalnih fluktuacija napona
CC zaštita od pražnjenja	Zaštita od abnormalnog trenda napona
	Zaštita od nenormalne fluktuacije struje pražnjenja
	Zaštita od abnormalnih fluktuacija napona
	Zaštita od nenormalnog pada napona pri pražnjenju
Ograničenje kapaciteta	Kada je podešena vrijednost kapaciteta prekoračena tokom koraka rada	Pređite na sljedeći korak
Praćenje temperature	Svaki sloj igle može se podesiti sa 8 točaka za detekciju temperaturne zaštite. Kada dođe do previsoke-temperature, igličasti ležaj se može automatski otvoriti i pauzirati rad. Temperatura se periodično uzorkuje i prikazuje na radnom interfejsu, a temperatura se automatski snima	Pređite na sljedeći korak ili pauzirajte radnju. Nedovršeni proces se može nastaviti sa prekinute pozicije bez pokretanja procesa od početka
Detekcija ležišta baterije u-položaju	Detektovano prije pokretanja kanala i tokom rada	Automatski otvorite ležište igle i pauzirajte rad. Nedovršeni proces se može nastaviti sa prekinute pozicije bez pokretanja procesa od početka
Zaštita od abnormalnog pritiska vazduha	Otkriveno tokom rada	Automatski otvorite ležište igle i pauzirajte rad. Nedovršeni proces se može nastaviti sa prekinute pozicije bez pokretanja procesa od početka
Alarm za dim	Otkriveno tokom rada	Automatski otvorite ležište igle i pauzirajte rad. Nedovršeni proces se može nastaviti sa prekinute pozicije bez pokretanja procesa od početka
Podešavanje dugmeta za zaustavljanje u nuždi	Iglenica se automatski otvara nakon zaustavljanja u nuždi	Automatski otvorite ležište igle i pauzirajte rad. Nedovršeni proces se može nastaviti sa prekinute pozicije bez pokretanja procesa od početka
Zaštita od nestanka struje	Kada dođe do dugotrajnog-prekida komunikacije i prijeđe 1 minutu, kanal će se automatski pauzirati. Nakon što se sistemska komunikacija obnovi, trenutni proces se može nastaviti

8.2 Osnovne funkcije

Naziv stavke	Sadržaj	Napomene
Podešavanje uslova ocenjivanja	Uvjeti kapaciteta: kapacitet stepena završetka, kapacitet platoa	Prilagođeni uslovi ocjenjivanja mogu se dodati prema zahtjevima kupaca
	Vremenski uslovi: vrijeme završetka koraka, vrijeme platoa
	Napon: strujni napon, napon na kraju koraka
	MPV
Korisničke dozvole	Dozvola administratora	Može vidjeti i mijenjati procese i može upravljati dozvolama inženjera
	Dozvola inženjera	Može vidjeti i mijenjati procese
	Dozvola operatera	Može vidjeti procese
Uslovi podešavanja koraka	CC-CV naplata	Podesite trenutnu vrijednost, vrijednost konstantnog napona i uvjete prekida struje. Može se podesiti ograničenje kapaciteta i vremensko ograničenje
	CC pražnjenje	Postavite trenutnu vrijednost i uvjete ograničenja napona. Može se podesiti ograničenje kapaciteta i vremensko ograničenje
	Odmori se	Postavite vremensko ograničenje
	Ciklus	Ciklus gornju granicu 5000 puta
	CC punjenje	Postavite trenutnu vrijednost i uvjete ograničenja napona. Može se podesiti ograničenje kapaciteta i vremensko ograničenje
	CV punjenje	Podesite konstantnu vrednost napona i uslove ograničenja struje. Može se podesiti ograničenje kapaciteta i vremensko ograničenje
Praćenje i pregled podataka	Prikazuje trenutnu struju, napon, kapacitet punjenja/pražnjenja svakog kanala, proces pokretanja, naziv trenutnog koraka i druge informacije	Podaci se mogu izvesti u EXCEL formatu
Dnevnik sigurnosne zaštite kanala	Kada kanal prestane da radi zbog zaštite, softverski sistem će snimiti ovaj događaj i razlog koji je izazvao ovaj događaj
Funkcija{0}}isključenja za nastavak	Ako računar ili oprema iznenada izgubi napajanje, sljedeći put kada se oprema pokrene, sistem će se ručno vratiti u stanje u vrijeme posljednjeg nestanka napajanja i nastaviti s radom
Lokalna baza podataka	Upisuje neke potrebne podatke u bazu podataka. U kombinaciji sa funkcijom unosa bar koda, svaka baterija se može efikasno pratiti	Poslednjih 5 istorijskih zapisa svakog kanala
Skeniranje bar kodova	Istorijski podaci koji odgovaraju barkodu mogu se direktno upitati
Funkcija pred{0}}inspekcije	Korisnik može podesiti struju punjenja i vremenske parametre za obavljanje testiranja kontakta na igličastom ležaju. Ako broj kanala sa lošim kontaktom premaši postavljenu gornju granicu, igličasti ležaj će se automatski podići; u suprotnom će ući u normalan proces
