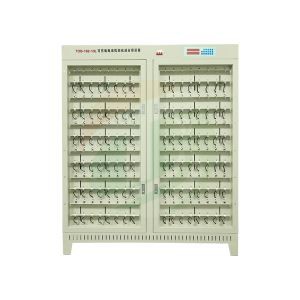

5V3A mašina za formiranje baterija

1.Osnovni sastav opreme

Posebno dizajniran u skladu sa zahtjevima baterije 18650, pogodan je za 18650, 21700, 26650, 32650 bateriju za kemijsko formiranje i testiranje opreme za sortiranje.

Ova oprema se uglavnom sastoji od računara, komunikacijskog interfejsa i kabineta za testiranje baterija. Ormar za testiranje baterija sastoji se od držača i ploče za postavljanje uređaja, izvora konstantne struje i napona, glavnog upravljačkog kruga, kruga za uzorkovanje, mikrokontrolera i kontrolne ploče.

2. Machine Describe

TOB-HF512-3K Uređaj se uglavnom sastoji od komunikacijskog interfejsa i ormarića za detekciju baterije. Ormar za testiranje baterija se sastoji od stezaljke baterije i tijela ploče za postavljanje učvršćenja, izvora konstantne struje konstantnog napona, kontrolnog kruga registracije, kruga za uzorkovanje, mikroračunara s jednim čipom i kontrolne ploče.

3. Glavna karakteristika

（1） Svaka oprema može vršiti konstantnu struju, punjenje konstantnim naponom i pražnjenje konstantnom strujom za 512 komada ćelije koja je unutar naponskog opsega.

（2）Napajanje s konstantnom strujom i konstantnim naponom, prebacivanje konstantne struje na konstantan napon bez utjecaja, posebno pogodno za potrebe punjenja litijum-jonskih baterija

（3） Uređaj usvaja AVR računar sa jednim čipom kao kontrolni centar i sarađuje sa perifernim krugom uzorkovanja, koji se može kontrolisati preko gornjeg računara. Kada se poveže sa računarom, kompletna kriva punjenja i pražnjenja svih kanala se može sačuvati, ili se može odvojiti od gornjeg računara i upravljati preko kontrolne table. Punjenje konstantnom strujom konstantnim naponom, ispitivanje pražnjenja konstantnom strujom, sortiranje po vremenu, itd.

(4) Svaka baterija ima svoj nezavisni izvor konstantne struje i konstantnog napona, a samoformirajuća petlja ne utiče jedna na drugu.

（5）LED je postavljen na svaki od baterijskih uređaja kao prikaz radnog statusa, a kada je pražnjenje završeno, može se koristiti za označavanje sortiranja kapaciteta baterije.

（6）Detekcija u realnom vremenu svakog napona baterije, prilikom punjenja, prvo punjenje konstantnom strujom, kada napon baterije dostigne zadatu vrijednost, glatko će se preći na punjenje konstantnim naponom, kada je zadovoljeno postavljeno vrijeme ili trenutni prekid, punjenje završava. Kada se stalna struja isprazni, kada je napon baterije niži od podešene vrijednosti, pražnjenje se završava i odgovarajući indikator baterije svijetli.

（7）Sa funkcijom zaštite od isključenja napajanja, originalni tok posla može nastaviti raditi nakon vraćanja napajanja

（8）Gornji računar može podesiti 32 radna parametra koraka i 256 ciklusa. Svaki gornji računar može povezati 1 do 15 kompleta mikrokompjuterskog sistema sa jednim čipom. (predložite ispod 10 kompleta)

（9）Podržava funkcije softvera

1) . Koristite grafički radni interfejs za prikaz podataka kao što su napon, struja, vrijeme i kapacitet svake baterije, te prikaz odgovarajućeg radnog statusa i abnormalnih stanja u različitim bojama.

2) Proizvoljna segmentirana indikacija kapaciteta baterije (do 100 segmenata)

3) Tačke podataka mogu se snimiti u skladu sa promjenjivim uvjetima napona, struje i vremena kako bi se formirale potpune podatke krive punjenja i pražnjenja, a vremenski interval tačaka podataka krive je manji ili jednak 15 sekundi.

4) Funkcija sortiranja baterije pod različitim uvjetima (kapacitet, vrijeme, otvorenost

napon kola, platforma za pražnjenje, itd.)

5) Automatsko izračunavanje omjera punjenja konstantne struje, gubitka kapaciteta, efikasnosti pražnjenja, prosječnog napona, srednjeg napona itd.

6) Podešavanje dozvole operatera, hijerarhijski rad

7) Može prikazati krivulju punjenja i pražnjenja, dijagram ciklusa

4. Tehnički parametar
