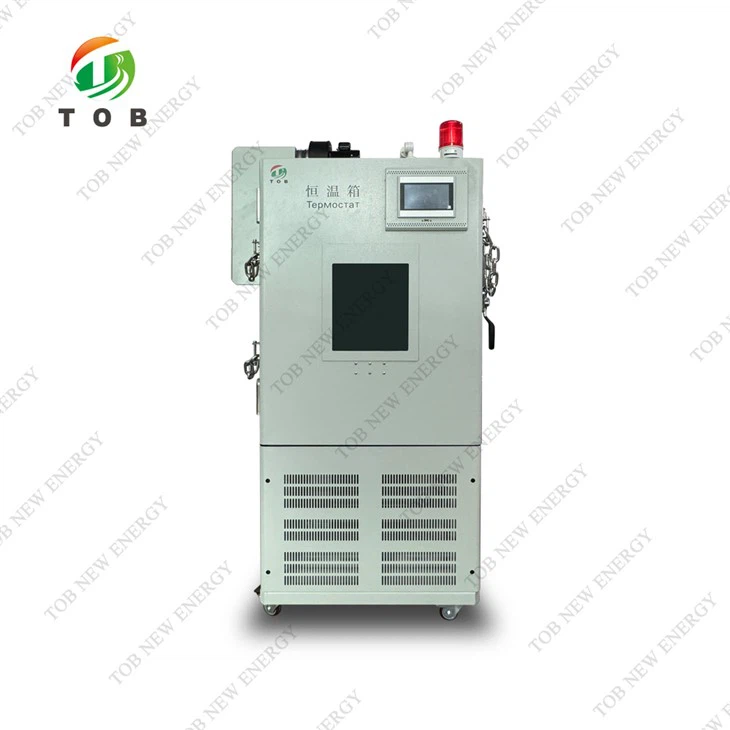

Visoko-niska temperatura naizmjenična test komora

Model: Tob-btt -408 a
Ovaj TOB-BTT -408 Litijum-jonska baterija Visoka temperatura, a koristi se za stanice, električne i elektroničke proizvode, komponente i ostale materijale Visok test niske temperature, promjena temperature, vlažna toplota itd. Okoliš simuliraju test pouzdanosti.

Pošaljite upit

Chat Sada

Uvod u proizvod

Akumulatorska temperatura sa visokom temperaturom

Specifikacija

1. Naziv proizvoda
1.1 Naziv	Akumulatorska temperatura sa visokom temperaturom
1.2 Model	Tob-btt -408 a
2. Primjena i ograničenje
2.1 Primjena	Ovaj TOB-BTT -408 Litijum-jonska baterija Visoka temperatura, a koristi se za stanice, električne i elektroničke proizvode, komponente i ostale materijale Visok test niske temperature, promjena temperature, vlažna toplota itd. Okoliš simuliraju test pouzdanosti.
3.Volume i dimenzija
3.1 Efektivna količina	408L
3.2 Unutrašnja dimenzija	W600mm * H850mm * D800mm
3.3 Ukupna dimenzija	W800mm * H1800mm * D1620mm
3.3 Ukupna dimenzija	Ljubazno napomena: tačna ukupna dimenzija Molimo pogledajte završni dizajn crtež!
4. Performanse
4.1 Stanje	Temp. +5 stepen -+35 stepen, relativna vlaga manja ili jednaka 85% .NO opterećenja (bez uzoraka u testiranju)
4.2 Temp. Domet	20 stepeni ~ {1}} stepen
4.3 Temp. Fluktuacija	Manje ili jednak ± 0. 5 stepeni
4.4 Temp. Odstupanje	Manje ili jednako ± 2. 0 stepen
4.5 Temp. Ujednačenost	Manje ili jednako ± 2. 0 stepen
4.6 Temp. Vrijeme grijanja	Oko 1 stepen ~ 3 stepen \/ min, prosječna nelinearna, bez opterećenja
4.7 Temp. Vrijeme hlađenja	O 0. 75 ~ 1 stepen \/ min, prosečna nelinearna, bez opterećenja
4.8 Temp. Zasebno	Manje ili jednako ± 2 stepena
4,9 max. Utovar	Ne
4.10 Konstantna maksimalna opterećenja	Ne
4.11 Buka	Manje od ili jednako 70db (nivo)
4.12 Snaga	38 0 V, 50Hz, tri faze, 5.0kW
4.13 Standardna poštivanje	Standardna usklađenost:
	GB \/ T2423. 1-2008 (IEC 60068-2-1: 2007) Testiranje okoliša - Dio 2: Metode ispitivanja - testovi A: Hladno
	GB \/ T2423. 2-2008 (IEC 60068-2-2: 2007) Ispitivanje okoliša za metode ispitivanja električnih i elektroničkih proizvoda - testovi B: suha vrućina
4.14 Težina	540kg
5. Struktura i materijal
5.1 Vanjska komora	Usvojite čeličnu hladnoću sa slikanjem.
5.2 Interna komora	SUS304 # Visoka i niska temperatura otpornost nehrđajući čelik,
5.3 Izolacioni materijal	Usvojite vatrogasnu retardansku izolaciju PU poliuretana izolacijski materijal za pjenu debljine 1 0 0mm, koeficijent začuvanosti topline manji od 0,0212Kcal \/ Mohr.
5.4 Vrata komore	Jednostrana otvorena vrata
5.5 Promatrački prozor	Sa vakuumskim promatranjem stakla na vratima; i okvir vrata sa električnim otpornošću na toplinu, protiv smrzavanja, anti-kondenzacijski uređaji, osigurava jasno promatranje uzorka pod testiranjem.
5.6 Rupa za testiranje	Ukupno 2 komada ¢ rupa za testiranje 100 mm na strani komore, sa silikonskim brtvom i poklopcem od nehrđajućeg čelika.
5.7 zaptivanje	Usvojite originalnu uvezenu silikonsku gumenu traku, sa visokim performansama za brtvljenje.
5.8 Držač uzorka	Držač uzorka sa izolacijskim materijalom, 2 sloja, kapaciteta 30kg \/ sloj.
5.9 Port za ravnotežu pritiska	Instalirani mehanički pritisak Tip Uređaj za podešavanje bilansa Da biste izbjegli razliku tlaka utječe na snagu testne komore kada radi visoke temp. Ispitivanje.
5.10ling unutrašnjosti komore	S jednom svjetlom za uštedu energije unutar promatračkog prozora.
5.11 Točkovi	Dno kutije je opremljeno sa 4 seta univerzalnih točkova. Na prednjom dva kotača postoji funkcija samo-zaključavanja, što olakšava kretanje i fiksiranje opreme.
5.12 Upravljačka ploča	Kontroler osjetljiv na dodir, prekidač za uključivanje, rasvjeta, zaštitnik prekomjerne temperature,
5.12 Upravljačka ploča	LAN por ili RS -485 port
5.13 Aparat za gašenje požara	1 set aparata za gašenje požara CO2 (ugrađen ili mjesto izvan komore treba potvrditi
	Sa kupcem)
	Napomene: Zbog prevozne politike, CO2 mesto vani osiguravali smo sučelje
	Ili prazna boca CO2.
5.14 Napomena	1 komad razmažite se.
	2 komada lanca otporne na eksploziju na strani komore.
	1 Set za reljefna otprema eksplozije.
	1 Set tri-boja laganog alarma.
6. Sustav za nadmetanje vazduha
6.1 Funkcija opskrbe zrakom	Puhač sa motorom koji se može podesiviti brzinom frekvencije, automatski prilagoditi brzinu zraka pod stalnom temperaturom i vlagom, dostići najbolju stalnu efikasnost.
6.1 Funkcija opskrbe zrakom	Od gornjeg do nižeg protoka zraka.
6,2 ciklički motor	Taiwan zračni deviser niski pritisak asinhroni motor
6.3 puhalo	Višestruki centrifugalni kružni puhač, visoka niska temp. Otporne aluminijumske oštrice
6.4Sensor	1.pt100 Senzor temperature
7. Rashladni sistem
7.1 Način hlađenja zraka	Kompresor tipa zračnog hlađenja
7.2 Kompresor	Njemačka Gea Boke ili slični kompresor
7.3 Rashladno sredstvo	Hladnjača za zaštitu okoliša R448A
7.4 kondenzator	Zračno hlađenje Visoka efikasnost Prisilna konvekcijska rebrasta tip
7,5 isparivač	Visoka efikasnost MULTI-segmentni fin tipa isparivač
7.6 Separator ulja	Emerson
7.7 Isparivanje ventila za regulaciju pritiska	Danfoss isparivanje pritiska ventil za regulaciju pritiska (osigurava kondenzaciju u duže vrijeme s niskom temperaturom visoke vlage.
7.8 Električni ventil za proširenje	Danfoss električni ekspanzijski ventil. Protok rashladnog sredstva sa servom kontrolom
7.9 Solenoidni ventil	Japan Saginomiya & Danfoss
7.10 Tečno ogledalo	Danfoss
7.11 Ostali dodaci	Sve sa poznatim proizvodima marke (prava slika: suhi filter)
8. sistem grijanja
8.1 Tube za grejanje	Goli žičani tipa nikl hromira za chromiru Električna grijalica
8.2 Način upravljanja	Izlazni signal kontrolera putem SSR-a Solid State Relej realizira visoku preciznu kontrolu kontakta
9. Kontroler kontrolera i upravljača
9.1 Način upravljanja	Kontroler.
	Detalji Pogledajte korisnički priručnik.
	RS -485, LAN priključak može samo odabrati 1 od njih
9.2 Glavne komponente za kontrolni dio	Kontrolni krug sa poznatim proizvodima marke (prava slika je elektromagnetski prekidač)
9.3 TIMER	(0 ~ 99999) Neponovljivo Tajvan Okdep-LS-AH3.3m
10. Funkcija zaštite
1. sa uzorkom zaštite od kondenzacije, prekomerne temperature (takođe sa neovisnim podesivim zaštitnikom temperature)
2. 2. Nema prekidača za zaštitu osigurača
3. Grijač prekomjerne temp. Zaštitni prekidač
4.Mogurati prekomerno opterećenje, preko grejanja
5. Kompresor Visoka zaštita od niskog pritiska
6. Sistem preko trenutnog zaštitnog uređaja
11. Ostali dodaci
11.1 Standardna konfiguracija	1.2 Slojevi izolacijski uzorak polica.
	2. 2 četa za promjeru rupe za testiranje 100 mm.
	3 .. Priručnik za upotrebu i održavanje i softver za nadgledanje.
12. Operativno stanje
1. Temp. : 5 stepena -35 stepen
2. Relativna vlaga: manja ili jednaka 85% RH
3. Atmosferski pritisak: 80kpa ~ 106kpa
4. Udaljen od jake izvora vibracije
5 Izvor napajanja:
. 1 380 V AC, 5 0 Hz Trofaza, otpornost na uzemljenje manja ili jednaka 4ω; Kapacitet snage: 7,0kW
5.2 Konektor za kontrolu struje uzorka Priključni način relej kontakta (zatvaranje kontakata kada se stroj radi normalno, kada se stroj pod zaustavljanje ili greška isključivanje kontaktnog prekidača isključivanje kontaktnog prekidača)
6. Frekvencija: 50Hz
7. Zahtjev za kvalitetu zraka: bez praha visokog gustoće, lako pucanje, lako eksplozivno zrak ili prah, udaljeni od jakog elektromagnetskog izvora
8. Izbjegavajte test ili skladištenje lakog pucanja, lakog eksplozivnog, volatilizacije i korozivnih uzoraka.
9. Standardni zahtjev za mesto uzorka:
9.1 Težina uzoraka manja od 80 kg \/ m³
9.2 Cijeli uzorci bez 2\/5 komore unutrašnjeg zapremina, svaki sloj manje 2\/5 površine. Inače će ozbiljno izvršiti performanse komore ili normalan rad.
13. Metoda proizvodnje i inspekcije opreme
1. Proizvodnja standarda usklađenost: GB \/ T 10586-2006 & GB \/ T {2}}. Ljubazno napomena: u GB \/ T5170. 5-1996. Temperaturna vlaga uniformnost odnosi se na stanje nesposobnosti.
2. Inspekcijski standard Usklađenost: GB \/ T5170. 2-1996, GB \/ T5170. 5-1996.
