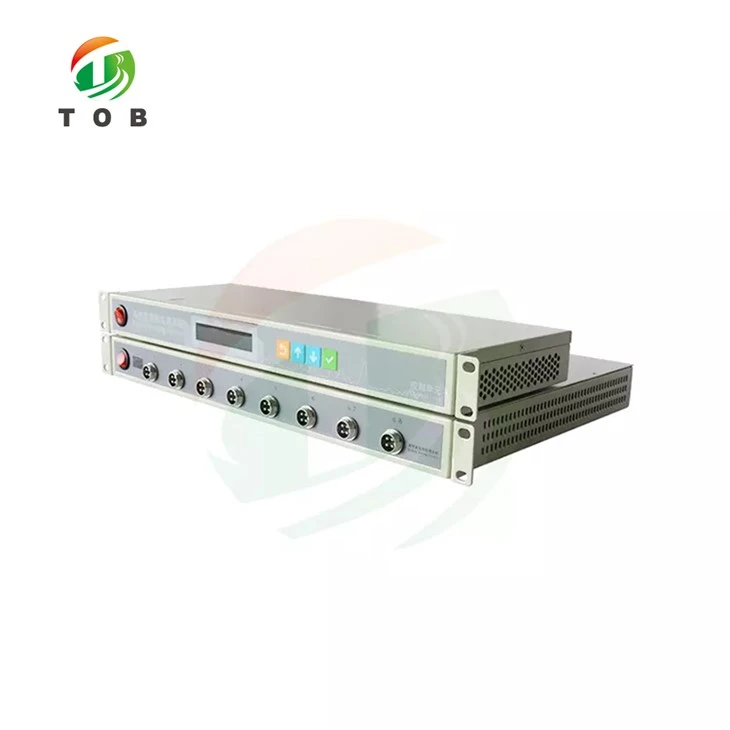

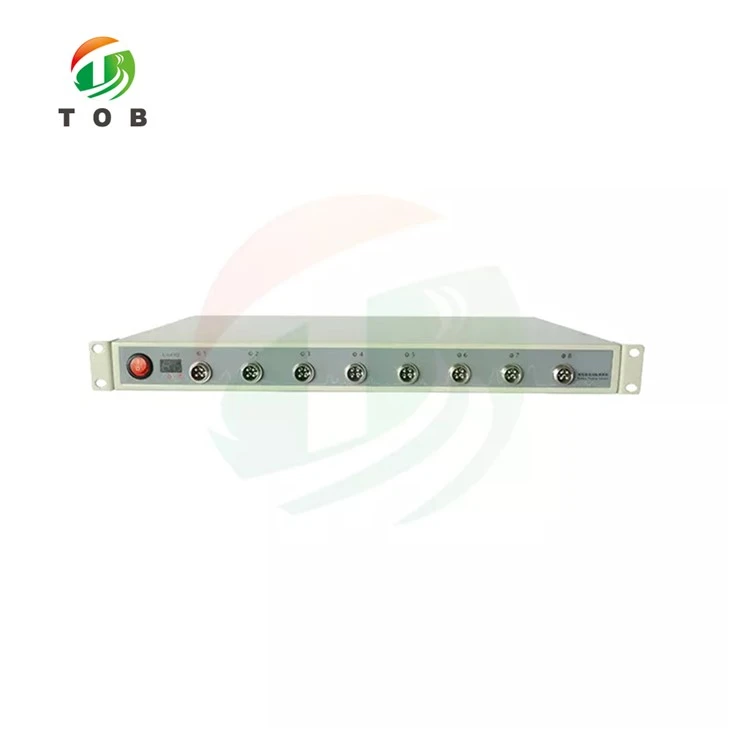

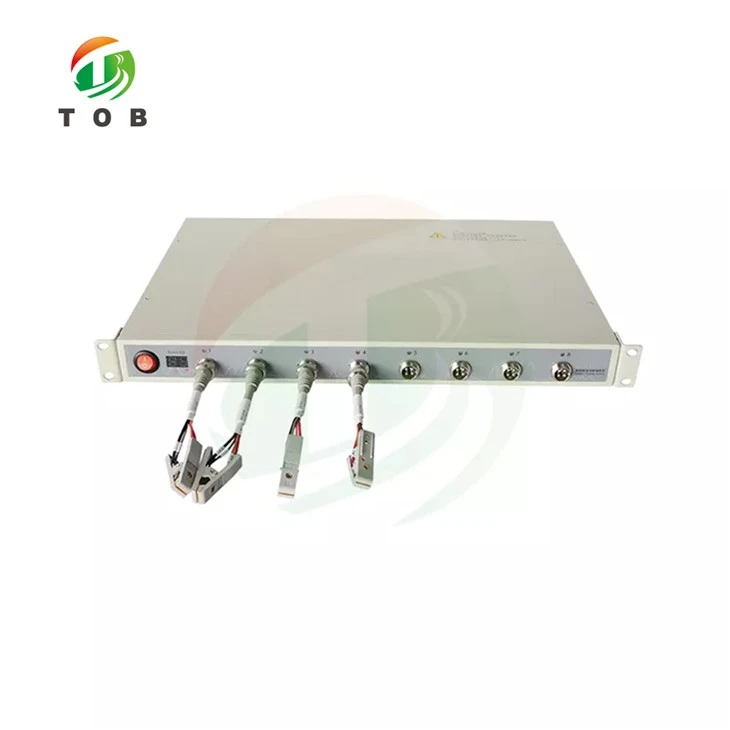

Analizator za testiranje baterija u obliku kovanice

Tehnološki parametri

Ulazna snaga

AC 220V ±10% / 50Hz

Ulazna aktivna snaga

Odnos rezolucije

AD:16bit;DA:16bit

Ulazna impedancija

Veći ili jednak 10G Ω

voltaža

Kontrola opsega konstantnog napona

25mV~5V

Minimalni napon pražnjenja

0V

Preciznost

± 0.05% FS

Stabilnost

± 0.05% FS

Current

Izlazni opseg po kanalu

Raspon jedan: 5uA~5mA; Raspon dva: 5mA~50mA

Preciznost

± 0.05% FS

Struja isključenja konstantnog napona

Opseg jedan:10uA;Raspon dva:0.1mA

Stabilnost

± 0.05% FS

Snaga

Maksimalna izlazna snaga jednog kanala

0.25W

Stabilnost

± 0.1% FS

Vrijeme

Trenutno vrijeme odgovora

Maksimalno vrijeme porasta struje: 1ms

Vremenski raspon koraka

Manje ili jednako (365*24)Sat/korak ,Podrška za format vremena00:00:00.000(h,min,s,ms)

Zapis parametara

Stanje snimanja podataka

Minimalni vremenski interval: 100ms

Minimalni naponski interval: 10mV

Minimalni strujni interval: Opseg jedan:10uA;Raspon dva:0.1mA

Frekvencija snimanja

10Hz

Punjenje

Način punjenja

Punjenje konstantnom strujom, punjenje konstantnim naponom, punjenje konstantnom strujom i konstantnim naponom, punjenje konstantnom snagom

Prekidno stanje

Napon, struja, relativno vrijeme, kapacitet -△V

Pražnjenje

Način pražnjenja

Pražnjenje konstantne struje, pražnjenje konstantne snage, pražnjenje konstantnog otpora

Prekidno stanje

Napon, struja, relativno vrijeme, kapacitet -△V

Burst Mode

Punjenje

Način rada s konstantnom strujom, način rada s konstantnom snagom

Pražnjenje

Način rada s konstantnom strujom, način rada s konstantnom snagom

Minimalna širina impulsa

500ms

Pulsni broj

Korak jednog impulsa podržava 32 različita impulsa

Kontinuirano prebacivanje punjenja i pražnjenja

Impulsni korak može postići kontinuirano prebacivanje sa punjenja na pražnjenje

Prekidno stanje

Napon, relativno vrijeme

DCIR test

Podržava prilagođenu tačku preuzimanja za DCIR proračun

Krug

Opseg ispitivanja ciklusa

1~65535

Broj koraka jednog ciklusa

254

Ugniježđena petlja

Sa funkcijom ugniježđene petlje, maksimalno podržava ugniježđenje u 3 sloja

Zaštiti

Isključivanje sa zaštitom podataka o naponu

Funkcija testiranja van mreže

Može podesiti stanje sigurnosne zaštite, postavljeni parametri uključuju: ograničenje napona, ograničenje napona, ograničenje struje, ograničenje struje, ograničenje kapaciteta, vrijeme kašnjenja, sa funkcijom zaštite od obrnutog kretanja

IP nivo zaštite

IP20

Karakteristike kanala

Struktura dvostruke zatvorene petlje koristi se za izvor konstantne struje i izvor konstantnog napona

Način kontrole kanala

Nezavisna kontrola

Uzorkovanje detekcije napona i struje

Četvorožična veza

Buka

<85dB

Baza podataka

Primijenite MySQL Centralizirano upravljanje test podacima u bazi podataka

Način komunikacije sa računarom

Zasnovati na TCP/IP ugovoru

Serverski operativni sistemi

Windows 7

Način izlaza podataka

EXCEL2003,2010,TXT

Konfiguracija diska servera

500GB

Komunikacijski interfejs

Struja curenja

0.0000005mA

Mašinski kanali

8

Zahtjevi radnog okruženja opreme

Stavka

Parametar

Raspon radne temperature

{{0}} stepen ~40 stepeni (opseg 25±10 stepeni, osiguravajući tačnost mjerenja: preciznost odstupanja 0,005% od FS / stepen)

Raspon temperature skladištenja

-10 stepen ~50 stepeni

Raspon relativne vlažnosti radnog okruženja

Manje ili jednako 70% RH (bez kondenzacije vodene pare)

Raspon relativne vlažnosti okoline za skladištenje

Manje ili jednako 80% RH (bez kondenzacije vodene pare)
