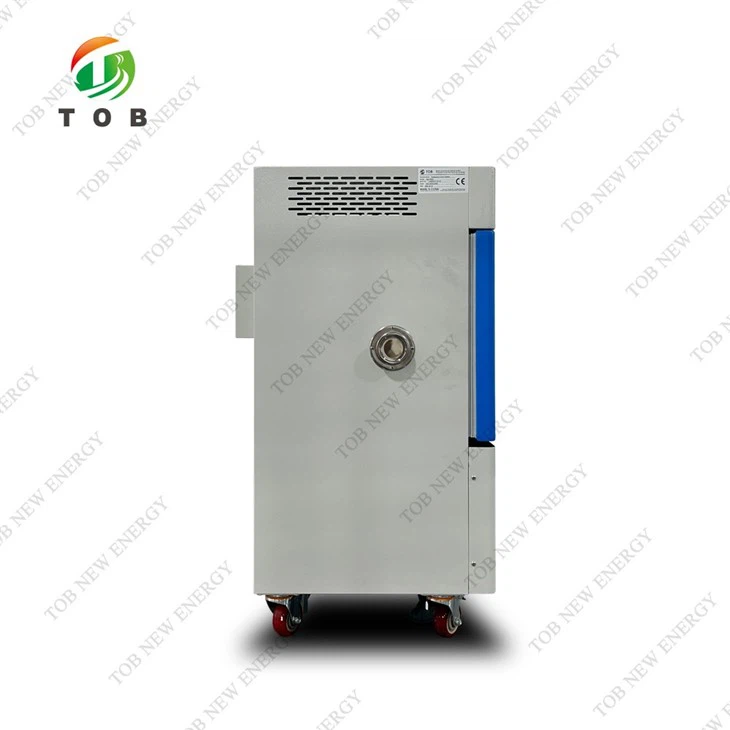

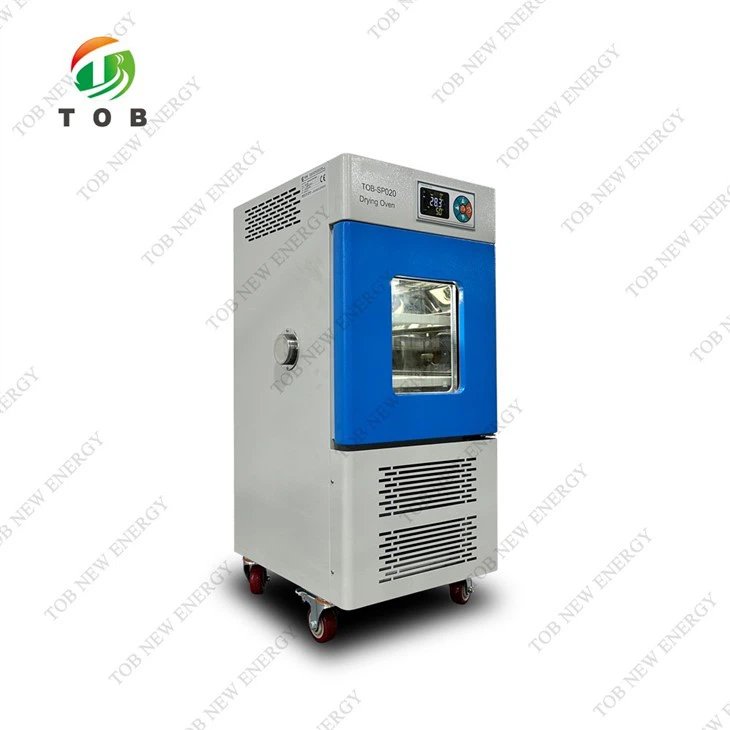

Sistem za kontrolu temperature testa baterije

Parametar

Model

TOB-SP020

Raspon kontrole temperature

0-80 stepen

Voltage

220V 50Hz

Rezolucija kontrole temperature

0.1 stepen

Temperaturna fluktuacija

±0.5 stepeni

Odstupanje temperature

±1 stepen (nakon stabilizacije bez opterećenja)

Snaga grijanja

0.5KW

Ujednačenost temperature

Manje ili jednako ±2 stepena (nakon stabilizacije bez opterećenja)

Vrijeme zagrijavanja

2,5 stepeni/min (prosečna brzina grejanja) 25 stepeni ~80 stepeni (bez opterećenja)

Vrijeme hlađenja

{{0}}.2 stepena/min (prosječna brzina hlađenja) 25 stepeni ~0 stepeni (bez opterećenja)

Veličina i težina

Radna veličina

Š300mm*D300mm*V270mm

Veličina kutije

Š420mm*D540m*V950mm

težina

50kg

Kutija

Materijal spoljnog zida kutije

Hladno valjani čelik debljine 1,2 mm za vanjski dio

Unutrašnji materijal kutije

Unutrašnjost je izrađena od nerđajućeg čelika SUS304 debljine 1 mm

Termoizolacioni materijal

Izolaciona pjena od stakloplastike. Materijal je negoriv i ima jaku toplotnu izolaciju

Materijal za oblaganje vanjske kutije

Odmašćivanjem, uklanjanjem rđe, fosfatiranjem i drugim površinskim tretmanom nakon prskanja na visokim temperaturama

ispust

Smještena na donjem stražnjem dijelu kutije, silikonska odvodna cijev

caster

Koriste se univerzalni kotači. Sa funkcijom kočnice

Radna komora

Količina komore

1

reflektor

T5 ili T8LED

Interna konfiguracija

Standardna 2 sloja, opremljena posebnom mrežastom pločom i prskana anti-provodljivim premazom

Rupa za žicu

Na lijevoj strani kutije nalazi se otvor od Φ50 mm

Vrata

Količina vrata

1

Prozor za posmatranje

br

Zaptivni materijal

Prilagođeni magnetni zaptivni prsten

Drška

Drška od legure, lako se otvaraju i zatvaraju vrata

Ventilacijski sistem grijanja

Način dovoda zraka

Horizontalna difuzija, vertikalni lučni ciklus izmjene topline

Motorni uređaj

Visokotemperaturni aksijalni ventilator

Materijal vjetroturbina

Aluminijski centrifugalni impeler

Način grijanja

Električno grijanje

Uređaj za grijanje

SUS304 Cijev za grijanje u obliku slova U od nehrđajućeg čelika

Način upravljanja grijačem

SSR (Solid-state relej)

Rashladni sistem

Kompresorska jedinica

Potpuno zatvoren rotor kompresor niske buke, hlađenje bez fluora

isparivač

Izmjenjivač topline s rebrastim cijevima

kondenzator

Vazdušno hlađen: izmjenjivač topline s rebrastim cijevima

Uređaj za prigušivanje

Ekspanzioni ventil + kapilar

rashladno sredstvo

R134a

Električni sistem upravljanja

Regulator temperature

Shanghai Pinzhi inteligentna kontrola. Inteligentni instrument za kontrolu temperature tečnih kristala. PID kontrola, automatska kontrola identifikacije grijanja i hlađenja, automatska konstantna temperatura.

Kontrolni izlaz

PID+SSR kontrola, preciznost kontrole visoke temperature

Tajming

0-9999 minuta/sat. Instrument ugrađen

Uređaj za mjerenje temperature

PT100 Platinasti termistor

Sistem zaštite

Zaštita od curenja, zaštita od nestanka struje, zaštita od preopterećenja motora, zaštita od previsoke temperature. Pregrijavanje kompresora, prekomjerna struja, zaštita od nadpritiska, zaštita od pregrijavanja ventilatora kondenzata

Metoda ispitivanja

Metoda testa zadovoljstva

GB/T2423.1-2008(IEC60068-2- 1:2007) Metoda ispitivanja niskih temperatura Ab

GB/T2423.2-2008(IEC60068-2-2:2007) Metoda ispitivanja visoke temperature Bb

GJB150.4- 1986 Test niske temperature

GJB150.3- 1986 Test visoke temperature
