Mali planetarni mikser

1-1 Model

A, Planetarna mašina za mešanje TOB-XJZH-02L.

1-2 Osnovna struktura

A. Kantilna konstrukcija hidrauličke kašike za podizanje materijala;

B. Model direktnog mjerenja temperature jednog materijala;

C. Dvostruka osovina miksera + sa zidnim strugačem

1-3 bure (bure za miješanje)

A. Specifikacije: Dia. 180mm * 150mm; B. Dizajnirana zapremina: 3.8L; C. Efektivna zapremina: 02L

A. Unutrašnji materijal: SUS304;

B. Poliranje ogledala nakon tokaričkog rada za unutrašnji zid rezervoara, kako bi se osigurala dobra zaobljenost;

C. Gornja ravnina prirubnice i gornji dio cijevi zaptiveni su zaptivnim prstenovima;

D. Dno sa 1kom DN25 ventilom klipa za pražnjenje ;

E. Cijev sa parom drške.

Odaberite F-1, obična jakna direktno hlađenje/grijanje

Obloga sa ojačanom vodećom pločom (interfejs ulaz/izlaz je g1/2") može se koristiti za hlađenje ili zagrevanje materijala za obradu hladnom vodom (ulje) ili toplom vodom (para ili vruće ulje). ) istovremeno. "-- in/out interfejs je G1/2" napajanje za kupca

1-4 Gornje tijelo cijevi (poklopac kotla)

A. Materijali: SUS304;

B. rezervoar za prašak/tečnost Φ 40, može se brzo prebaciti; Jedna lampa; 2 mala prozora (1 priključak za lampu i 1 rupa za posmatranje), 1 vakuum manometar i ostale potrebne mlaznice (vakuum/prazne/rezervne).

1-5 Princip miješanja

Mala brzina miješanja kaše za rotaciju i okretanje; U kombinaciji sa dizajnom sa malim zazorom suspenzije za mešanje, mešalica male brzine tera materijal da proizvede snažno mešanje gnječenja i cirkulaciju gore-dole/levo-desno. Kako bi se konačno osiguralo da je materijal potpuno i ravnomjerno izmiješan (promiješan).

1-6-1Revolucija/mješanje motora i frekvencije

pretvarač, reduktor brzine

A. Količina: jedan set;

B. Snaga motora: 0.75Kw/4P;

C. 0.75kw regulator frekvencijske konverzije usklađen sa motorom;

D. Opremljen usporivačem BL{{0}}, omjer usporavanja je oko I=23, a koeficijent Fa= 1.0.

1-6-2 Brzina planetarne revolucije

Brzina: 0~50 o/min (referenca: tlo), podesiva.

1-6-3 Zidni strugač

Količina: 1 set; Materijal za struganje: SUS304 i teflon; U skladu sa brzinom okretanja.

1-7-1Okret za miješanje/brzina miješanja

Brzina: {{0}}~60rpm (referentni sistem: planetarna kutija), ili 0~110rpm (referentni sistem: zemlja); Podesivo.

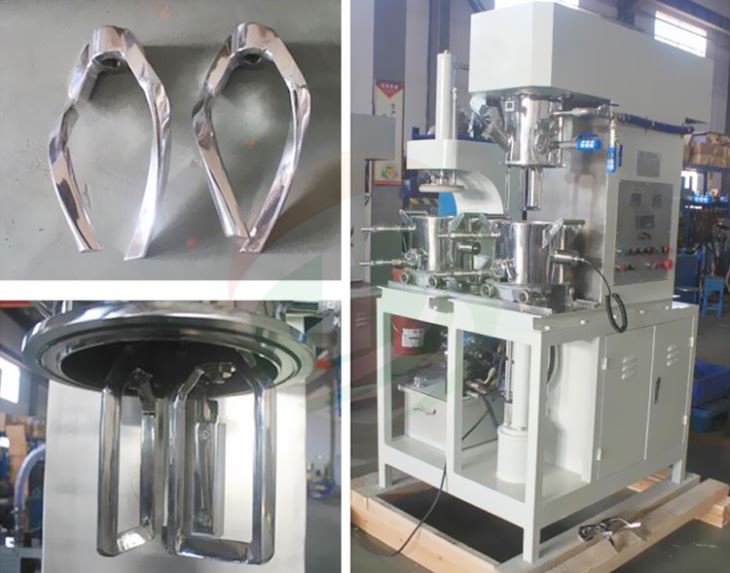

1-7-2 Mulja za miješanje

A. Materijal: SUS304; B. Količina: dva (grupe); C. Sa teflonskim (PTFE) strugačem

1-7-3 Opcioni oblik mješavine za miješanje

A. Standardno: ravni okvir;

1-9 Podizanje (cijev)

A, Hidraulično podizanje: klipni cilindar Φ 50 / D32 x S250; Sa dvostrukom vodilicom, uređajem za pozicioniranje; Sigurno i pouzdano pozicioniranje.

B. Jedan set pumpne stanice za hidrauličko ulje, sa jednim setom 0.37kw / 4P motora nezavisno Bez curenja ulja, nizak manični ton.

C. Visina podizanja: Manja ili jednaka 250 .

D. Ako postoji presa za materijal, ona će sa presom dijeliti set pumpnih stanica za hidraulično ulje.

1-10 Sistem usisavanja

A. Proces miješanja i dispergiranja može se izvesti u A vakuumskom stanju; Stepen vakuuma: Manji ili jednak -0.098Mpa.

B. Samopripremljena vakuum pumpa 2x-2.

C. Sa vakuumskim pufer spremnikom i prekidačem.

D.Dynamic brtva: koristite mehaničku zaptivku; Statička zaptivka: koristite zaptivni prsten u obliku slova O.

E. Održavajte pritisak 24 sata, a ulje neće procuriti u mulj dok se mulja pod pritiskom.

1-11 Sistem pozicioniranja

A. Sa uređajem za podešavanje pozicioniranja i uređajem za zaključavanje, može precizno locirati cijev za miješanje i gornje tijelo cijevi i spriječiti rotaciju.

B. Donji graničnik za pozicioniranje prirubnice gornjeg tijela cijevi je precizno usklađen sa cijevi za miješanje kako bi se osigurao pravilan položaj bubnja za miješanje i ispravno pozicioniranje.

1-12 Kontrolni sistem

(ručna kontrola rada)

A. Funkcije ručne kontrole rada: vakuum start/stop u radu opreme, regulacija brzine konverzije frekvencije, prikaz temperature (ili kontrola temperature), prekidač lampe, podizanje i zaustavljanje u nuždi u radu se izvode na operativnom disku.

1-13 Siguran rad

A. Oslonite se na frekventni pretvarač i prekidač za granični hod, kroz posebno dizajniranu rutu upravljanja, osigurajte da se tijelo cijevi podigne u specificirani položaj i automatski zaustavi.

B. Kada mašina radi sa mešavinom, telo bačve se ne sme spuštati i bubanj za mešanje se ne sme otvarati.

C. Koristeći dizajn kruga prekidača blizine, osigurajte stanje vakuuma, cijev za miješanje ne može opasti.

D. Specijalni dizajn vakuumskog pufer rezervoara može efikasno sprečiti da se ulje vakuum pumpe vrati u rezervoar za mešanje.

1-14 Metoda mjerenja temperature

O. Standardni: 0-300 stepen, sonda za mjerenje temperature smještena blizu dna zida cijevi (ili dna), kontakt sa materijalom i prikaz temperature.

{{0}} Snaga glavnog motora:0.75kw; Snaga motora za podizanje: 0,37kw

Radni napon/frekvencija:380V/50Hz/3faze;kontrolni napon:220→24V.

1-16 Dimenzija: D*Š*V
