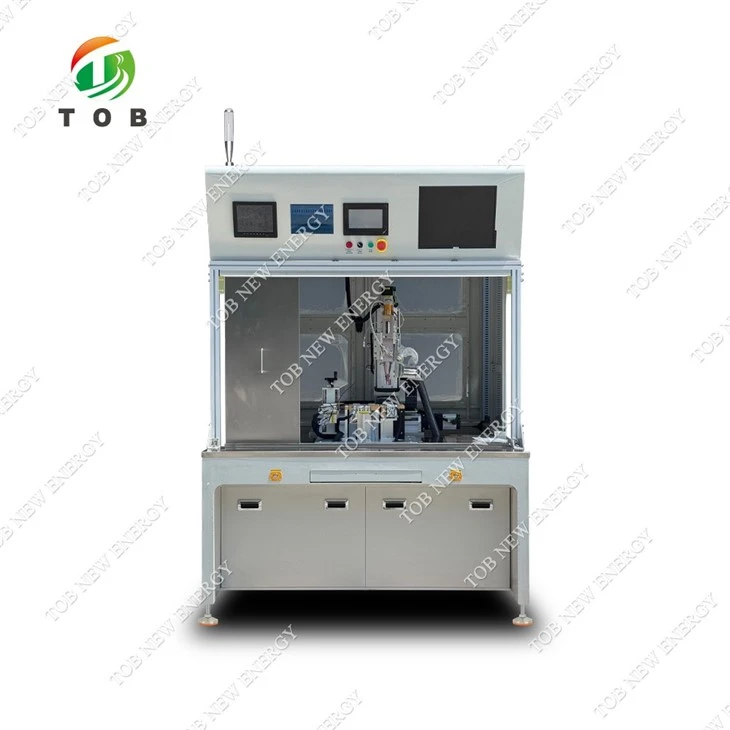

Prismatic Cell Laser Mašina za zavarivanje

Model baterije

T(mm)

Š(mm)

H(mm)

Nacrt

20-25

100

120

Kompatibilan

12-60

80-170

90-190

Funkcije

Technical Requirements

Pozicioniranje baterije

Pozicioniranje akumulatora se vrši stezanjem pomoću pokretnog uboda i vertikalnim zavarivanjem.

Baterijsko zavarivanje se zasniva na vrhu (površina gornjeg poklopca).

Ponovljiva tolerancija pozicioniranja uređaja za pozicioniranje: ±0,02 mm (ponavljanje glavnog testa stezanja), razmak između glavnog steznog elementa i stezne ploče nakon steznog učvršćenja manji ili jednak 0,04 mm.

Prilikom pozicioniranja u različitim osama, potrebno je izbjeći trenje klizanja između steznog elementa i baterije kako bi se došlo do nedostataka u izgledu.

Cilindri za pozicioniranje i stezanje moraju imati nadzor tlaka zraka i funkciju alarma, fluktuacija tlaka zraka manja ili jednaka 0,05Mpa.

Visinska razlika između gornje površine učvršćivača i gornje površine poklopca: 1,5-2,0 mm.

U području kontakta s električnim jezgrom ne može se koristiti metalni materijal.

Zavarivanje

Zaštitni plin od koaksijalnog puhanja (N2, čistoća veća ili jednaka 99,99%) za sprječavanje oksidacije zavarivanja, podesiv protok (rezolucija od 0,1L/min), sa nadzorom protoka i alarmnim funkcijama

Laserska glava podesiva po visini, rezolucija vizualizacije vrijednosti visine od 0,05 mm (za praćenje pomaka visine)

Iz-van{1}}izoštrena količina automatskog mjerenja, abnormalni alarm, rezolucija manja ili jednaka 0,05 mm

Ring spot laser, 2KW + 1KW, line diameter>100um/600um, opremljen rashladnim uređajem, glavom za lasersko zavarivanje i fluktuacijama snage lasera sa transmisionim vlaknima Manje ili jednako 3%, linearnost snage veća ili jednaka 0,99

Laserska glava X / Y / Z tolerancija ponavljanja poravnanja u smjeru ± 0,02 mm, brzina zavarivanja laserske glave veća ili jednaka 70 mm / s, amplituda pomicanja laserske glave zavarivanja manja ili jednaka 0,05 mm, fluktuacije brzine zavarivanja u kutu manje od ili jednake 10 mm / s, putanja: 5 mm devi.

Laserski ugao zavarivanja podesiv, lasersko zavarivanje se može koristiti 5 ~ 13 stepeni laserskog otklona

Efektivna dubina zavarivanja 0,5-1,2 mm, širina taline 0,8-1,4 mm;

Pred{0}}zavarivanje prije potpunog zavarivanja (sa funkcijom kompresije), 6-8 zavarenih spojeva

Pritisak šava zavarivanja Veći ili jednak 1,1Mpa; Zahtjevi za ponovljivost laserskog poravnanja: ± 0,04 mm; proces zavarivanja i transporta ne mogu oštetiti površinu aluminijske školjke i plastične dijelove stubova gornjeg poklopca

Proizvodi za zavarivanje aluminijske školjke, debljina stijenke ljuske 0,4-0,8 mm, izgled šava i unutrašnji tragovi zavara glatki i svijetli, gladak prijelaz sa osnovnim materijalom, bez zavarivanja, bez curenja zavarivanja, bez prekomjernog zavarivanja, bez inkluzija, bez zračnih rupa, bez mjesta pucanja

Rukovanje prskanjem zavarivanja i dima

Samostalna-funkcija uklanjanja prašine

Opremljen zaštitnim plinskim uređajem za zavarivanje, protok, ugao, udaljenost se može podesiti (protok se može pratiti)

Poprečni-presjek glave za ubrizgavanje ne proteže se više od 5 mm od otvora za usisavanje prašine

Opremljen sa mašinom za uklanjanje prašine, kraj usisnog otvora za prašinu brzina vetra veća ili jednaka 15m / s; stanica za zavarivanje sa mehanizmom za zaštitu od troske zavarivanja, bez ostataka troske zavarivanja na površini aluminijumskog kućišta

Na cjevovodu za usisavanje prašine ugradnja regulacijskih ventila, u cilju podešavanja količine zraka, brzine vjetra, uz korištenje cijevi od nehrđajućeg čelika

Cjevovod za{0}}upijanje prašine bi trebao biti instaliran sa mjeračem pritiska vjetra, koji može pratiti pritisak vjetra u realnom vremenu, a mjerač pritiska vjetra treba biti povezan sa programom upravljanja opremom kako bi se postigla funkcija zaustavljanja i alarmiranja kada je pritisak vjetra previsok i prenizak.

Uklanjanje zaštitnog poklopca

Zaštitni poklopac i gornja površina poklopca dobro pristaju tokom procesa zavarivanja

Spriječite da plastični dio stuba izgori tokom procesa zavarivanja; spriječite kontaminaciju površine baterije prskanjem od zavarivanja; nema vidljivih ostataka čađi.

Zamjena proizvoda

Zavarivanje gornjeg poklopca i zavarivanje eksera za brtvljenje integrirani su u jednu mašinu, vrijeme uključivanja uređaja za različite modele je manje od ili jednako 30 min, lako se rastavlja i instalira, a zamjena proizvoda ne utiče na točnost pozicioniranja učvršćenja i vijek trajanja mašine.

Funkcije

Technical Requirements

Pozicioniranje baterije

Cilindar do referentne ploče, mehanička granica, učvršćenje je opružni mehanizam;

Dno referentne ploče je poprskano teflonom od 0,1~0,3 mm kako bi se osigurala izolacija kontakta sa baterijom.

Preciznost učvršćenja Manja ili jednaka 0,1 mm

Tolerancija poravnanja baterije nakon pozicioniranja: ±0,5 mm.

Smjer visine gornjeg poklopca baterije kao referenca za pozicioniranje

Zavarivanje priključka za punjenje

Sa CCD sistemom za snimanje položaja brtvenog eksera, tačnost sistema za hvatanje i pozicioniranje manja ili jednaka ± 0,03 mm, automatska detekcija rezolucije fokusa: manja ili jednaka 0,02 mm

Pred-zavarivanje: automatsko stezanje baterije u fiksiranju položaja zavarivanja, i kroz pozicioniranje, pred-zavarivanje, pred-zavarivanje, pred-zavarivanje četiri tačke kvadranta (koje se mogu odbaciti u skladu sa procesom)

Nakon završetka pred{0}}zavarivanja, potpuno zavarivanje

Podesivi ugao laserskog zavarivanja, laserski otklon od 5~13 stepeni se može koristiti tokom laserskog zavarivanja

Proces zavarivanja sa manje prskanja, dobar izgled zavara, dubina zavarivanja veća od 0,5 mm, prečnik tačke (širina bazena taline) veći od 0,95 mm, brzina zavarivanja: veća ili jednaka 6 mm/s

Pritisak šava zavarivanja Veći ili jednak 1,1Mpa

Pozicioniranje motora, pomak zavara Manje ili jednako 0,05 mm

Glatki izgled zavarenih spojeva, bez neravnina, crnih tačaka, kratera itd. Zona uticaja -zavarivanja toplotom je mala, temperatura na 2 mm od šava je manja od 80 stepeni.

Zavarivanje sa zaštitnim poklopcem za zaštitu prskanja akumulatora od zavarivanja; Uređaji za zavarivačke stanice su nezavisno dizajnirani kako bi se osigurala konzistentnost svakog podizanja

U-usisavanje dima nastalog tokom procesa zavarivanja u stvarnom vremenu, opremljeno mašinom za uklanjanje prašine, upotrebom cijevi od nehrđajućeg čelika, kraj usisnog otvora za prašinu brzina vjetra veća ili jednaka 10m/s

Stabilnost kretanja laserske glave: opseg brzine kretanja, amplituda podrhtavanja laserske glave (X/Y/Z osa) Manja ili jednaka 0,05 mm; Ponovljivost poravnanja laserske glave (X/Y osa) Manje ili jednako 0,05 mm; žižna daljina zavarivanja u realnom vremenu-praćenje i kompenzacija izmjerene vrijednosti na Z- osi zavarivanja

Zavarivanje gornjeg poklopca i zavarivanje eksera za brtvljenje integrirani su s jednom mašinom, vrijeme uključivanja uređaja za različite vrste proizvoda je manje od ili jednako 30 min, lako se rastavlja i instalira, a prebacivanje proizvoda ne utiče na točnost pozicioniranja učvršćenja i vijek trajanja stroja.
