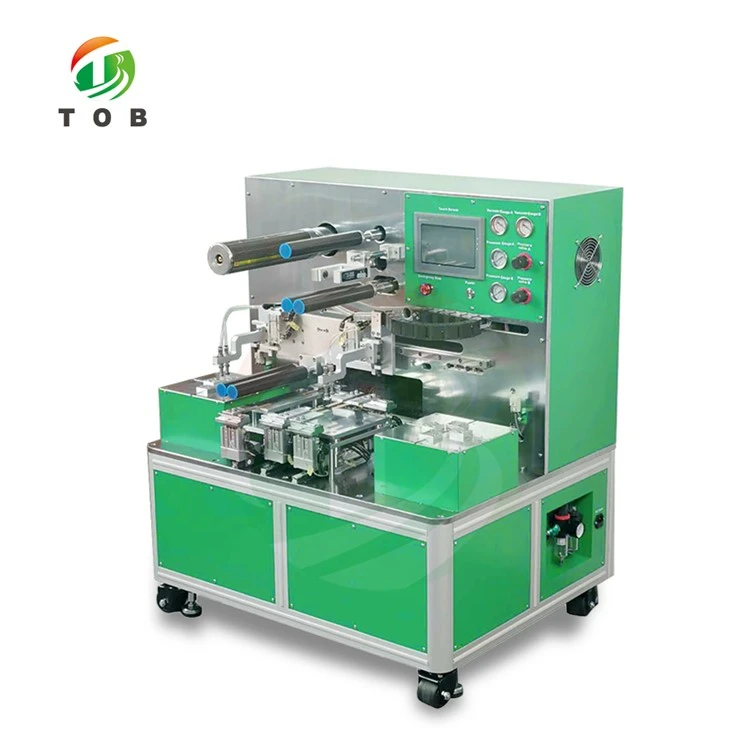

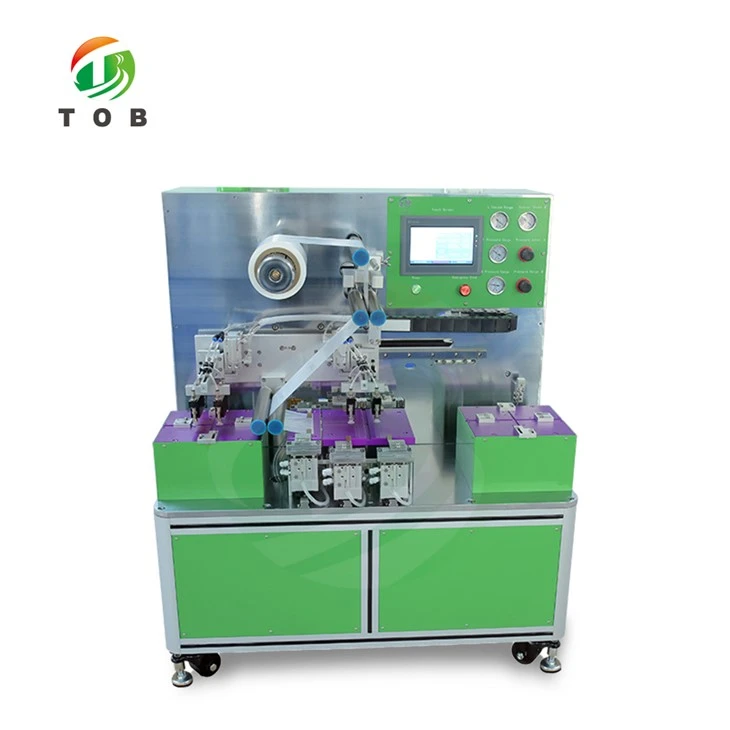

Mašina za slaganje elektroda sa baterijom u vrećici



Poluautomatska mašina za slaganje baterija u vrećicama









TOB-BDP200-C Mašina za slaganje je pogodna za proces slaganja katodne/anodne elektrode litijumske baterije i separatora Z-tipa.

Ova oprema ostvaruje ručno punjenje, naknadnu korekciju položaja elektrode i proces slaganja je potpuno automatski. Ima karakteristike visoke efikasnosti slaganja i visoke tačnosti slaganja. Dizajn uređaja može slagati maksimalno 150 * 150 mm ćelija, a različite veličine se mogu postići podešavanjem učvršćenja, što je vrlo pogodno za razvoj i proizvodnju uzoraka litijum-jonskih baterija za slaganje. Oprema ima jedinstvenu konzolnu konstrukciju, automatsku kontrolu konstantne napetosti materijala za separator rolni i automatsku kontrolu korekcije.



Glavna karakteristika:

1. Valjkasti separator automatska servo kontrola konstantne napetosti

2. Automatska kontrola fotoelektrične korekcije separatora

3. Broj slojeva za slaganje može se kontrolisati automatski prema unapred podešenim postavkama;

4. Kompatibilan dizajn, promjena veličine baterije može se postići podešavanjem pozicioniranja, veliki raspon podešavanja.

5. PLC kontrola, HMI rad, jednostavan za korištenje i održavanje;

6. Ručno punjenje elektrode, automatsko pozicioniranje, robotsko ručno automatsko usisavanje, automatsko slaganje.

7. Lijevo i desno kretanje kontrolira pulsni motor, koji je precizan i pogodan za fino podešavanje.



Model	Poluautomatska mašina za slaganje TOB-BDP200-C
Vrsta slaganja	Z Tip
Operativni metod	Ručno uvlačenje, robot za ručno uzimanje materijala za slaganje, automatski puni separator, automatska korekcija odstupanja i kontrola konstantne napetosti
Preciznost slaganja	Ujednačenost Manja ili jednaka ±0.3mm
Raspon slaganja	Baterija Min. L40mm *Š40mm,Maks. L150mm*W150mm (ne uključuje karticu)
Debljina slaganja	Max 30mm
Sloj za slaganje	Maksimalno 500, može se podesiti
Prečnik valjka separatora	Max φ250mm
Prečnik jezgra separatora	3" jezgro rolne sa stezanjem zračnog vratila
Napajanje	Jednofazni AC220V±10% (110V AC prilagođeno), 50HZ/60HZ
Snaga	0.6KW
Izvor komprimovanog vazduha	0.5-0.8MPa
Veličina opreme	L1000 * Š780 * V1050 mm
Veličina pakovanja	L1200 * Š1180 * V1300 mm
Težina opreme	285 kg
Bruto težina	356 kg
Napomena	1. Preporučite korištenje temperature 25±3 stepena, vlažnosti 30-90RH, bez vibracija i elektromagnetnih smetnji 2. Valjkasti separator automatska servo kontrola konstantne napetosti 3. Automatska kontrola fotoelektrične korekcije separatora
