Proizvodnja natrijum-jonskih baterija: Da li je litijum{1}}jonska baterija kompatibilna?

Autor: dr. Dany Huang
Izvršni direktor i voditelj istraživanja i razvoja, TOB New Energy

dr. Dany Huang

GM / lider istraživanja i razvoja · izvršni direktor TOB New Energy

Nacionalni viši inženjer
Inventor · Arhitekta sistema za proizvodnju baterija · Stručnjak za naprednu tehnologiju baterija

Kontakt sa dr. Huangom

Ⅰ. Da li je oprema za litijum{1}jonske baterije kompatibilna sa proizvodnjom natrijum{2}}jonskih baterija?

Da - Većina opreme za proizvodnju litijum-jonskih baterija može se koristiti za proizvodnju natrijum-jonskih baterija, ali su obično potrebne djelimične modifikacije i podešavanja parametara.
Razlog je taj što natrijum{0}}jonske baterije dijele vrlo sličnu strukturu ćelije i proces proizvodnje sa litijum{1}}jonskim baterijama, uključujući miješanje suspenzije, premazivanje, kalandiranje, rezanje, namotavanje ili slaganje, punjenje elektrolitom, brtvljenje i formiranje. Međutim, razlike u aktivnim materijalima, gustoći elektroda, hemiji elektrolita i naponskom prozoru znače da se neke postavke opreme moraju prilagoditi, au određenim slučajevima može biti potrebna specijalizirana oprema.

Ova kompatibilnost je jedan od ključnih razloga zašto se natrijum{0}}jonske baterije smatraju jednom od najperspektivnijih alternativa litijum-jonskoj tehnologiji. Za razliku od čvrstih-baterija ili litijum-sumpornih sistema, natrijum-jonske ćelije ne zahtijevaju potpuno novu proizvodnu infrastrukturu. Većina postojećih litijum{7}}onskih pilot linija, pa čak i linija za masovnu proizvodnju, mogu se ponovo koristiti uz relativno ograničene modifikacije, omogućavajući proizvođačima da smanje kapitalna ulaganja i ubrzaju komercijalizaciju.

U isto vrijeme, pretpostavka pune kompatibilnosti bez razumijevanja inženjerskih razlika može dovesti do ozbiljnih problema. Neodgovarajući pritisak kalandranja, neprikladni uslovi punjenja elektrolita ili netačni parametri formiranja mogu dovesti do lošeg životnog veka ciklusa, niskog kapaciteta ili nestabilnih bezbednosnih performansi. Stoga, tačan odgovor na pitanje o kompatibilnosti nije samo da ili ne, već:

Oprema za litijum{0}}ionske baterije je uglavnom kompatibilna sa proizvodnjom natrijum-jona, ali optimalne performanse zahtijevaju optimizaciju procesa i, u nekim slučajevima, prilagođenu opremu.

Da bismo razumjeli zašto postoji kompatibilnost, potrebno je pogledati fundamentalne sličnosti između dva baterijska sistema. I litijum{1}}jonske i natrijum{2}}jonske baterije koriste interkalacijske-elektrode, slične kolektore struje, uporediva veziva i skoro identične metode sastavljanja ćelija. Budući da mehanička struktura elektroda i proces proizvodnje -to- rolanjem ostaju isti, većina opreme koja se koristi za litijum-ionske ćelije može raditi unutar potrebnog opsega za materijale natrijum- jona.

Međutim, natrijum{0}}jonske baterije također donose nekoliko važnih razlika. Katodni materijali kao što su slojeviti oksidi ili analozi pruske plave boje imaju različitu tvrdoću i gustinu čestica u poređenju sa uobičajenim litijumskim katodama. Anode često koriste tvrdi ugljik umjesto grafita, što mijenja ponašanje pri sabijanju tokom kalandranja. Elektroliti mogu koristiti različite soli i rastvarače, što utiče na viskozitet i uslove punjenja. Pored toga, natrijum{5}}jonske ćelije obično rade na nižem naponu, što utiče na potrebe opreme za formiranje i testiranje.

Ove razlike znače da se kompatibilnost opreme mora procjenjivati ​​korak po korak u cijeloj proizvodnoj liniji. U praksi, inženjeri obično analiziraju kompatibilnost prema fazama procesa, a ne samo po ćelijskoj hemiji. Sistemi za miješanje, mašine za oblaganje, kalandrni valjci, mašine za sečenje, oprema za namotavanje, sistemi za punjenje i ormari za formiranje moraju se provjeriti kako bi se utvrdilo da li su rasponi parametara dovoljni za materijale sa natrijum-jonima.

U sljedećim odjeljcima ćemo detaljno ispitati ovo pitanje upoređujući procese proizvodnje litijum{0}}jona i natrijum{1}}jona, identificirajući gdje su dvije tehnologije potpuno kompatibilne, djelimično kompatibilne ili zahtijevaju modifikaciju. Ova analiza inženjerskog-nivoa je od suštinskog značaja za proizvođače baterija, istraživačke institute i startupe koji planiraju razvoj natrijum{4}}jonskih ćelija koristeći postojeće litijum{5}}ionske pilot linije ili proizvodnu opremu.

Ⅱ. Zašto natrijum{1}}jonske i litijum{2}}ionske baterije dijele slične proizvodne procese

Glavni razlog zašto se oprema za litijum{0}jonske baterije često može koristiti za proizvodnju natrijum{1}}jonskih baterija leži u snažnoj sličnosti između dva elektrohemijska sistema. Obje tehnologije su zasnovane na reakcijama tipa interkalacije-, koriste uporedive strukture elektroda i oslanjaju se na gotovo identične procese proizvodnje -do-valja. Zbog toga, većina mehaničkih operacija uključenih u proizvodnju ćelija ne mora biti temeljno redizajnirana prilikom prelaska sa litijum-jonske na natrijum-jonsku hemiju. Umjesto toga, razlike su obično ograničene na svojstva materijala i procesne parametre, a ne na samu opremu.

Sa strukturne tačke gledišta, natrijum{0}}jonske baterije prate istu osnovnu arhitekturu kao i litijum{1}}jonske ćelije. Tipična ćelija se sastoji od katode obložene aluminijskom folijom, anode obložene metalnim kolektorom struje, poroznog separatora, tekućeg elektrolita i vanjskog paketa kao što je cilindrično, vrećasto ili prizmatično kućište. Elektrode se proizvode miješanjem suspenzije, premazivanjem, sušenjem, kalandiranjem i rezanjem, nakon čega slijedi slaganje ili namotavanje, punjenje elektrolitom, zaptivanje, formiranje i starenje. Budući da su ovi koraci identični po redoslijedu i principu, većina litijum{5}}jonskih proizvodnih linija može raditi s natrijum-jonskim materijalima bez promjene cjelokupnog rasporeda.

Druga važna sličnost je upotreba polimernih veziva i provodljivih aditiva. I litijum{1}}jonske i natrijum{2}}ionske elektrode obično sadrže čestice aktivnog materijala, agense koji provode ugljik, veziva kao što su PVDF ili polimeri na bazi vode-, i sisteme rastvarača koji omogućavaju da se kaša nanese na strujne kolektore. To znači da su reologija suspenzije, ponašanje premaza i proces sušenja unutar radnog opsega standardnih litijum{5}}onskih mašina za premazivanje. Kao rezultat toga, oprema dizajnirana za premazivanje utorima ili premazivanje nožem obično može podnijeti suspenziju natrijum{7}}ionskih elektroda sa samo manjim podešavanjem viskoziteta, brzine premaza ili temperature sušenja.

Mehaničko ponašanje elektrodnog filma je također slično u oba tipa baterija. Nakon sušenja, obložena elektroda se mora kalandrirati kako bi se postigla željena debljina i poroznost. Ovaj korak poboljšava kontakt između čestica i smanjuje unutrašnji otpor. Natrijum-ionske elektrode, poput litijum-ionskih elektroda, zahtijevaju kontroliranu kompresiju kako bi se postigla ravnoteža između gustine i jonske provodljivosti. Budući da fizička struktura elektrodnog sloja ostaje porozan kompozit na metalnoj foliji, mogu se koristiti isti tipovi kalandrskih valjaka i sistema za kontrolu napetosti. Razlika je uglavnom u optimalnom opsegu pritiska i konačnoj gustoći, a ne u samom dizajnu mašine.

Procesi sastavljanja ćelija pokazuju isti nivo kompatibilnosti. Bilo da proizvode litijum{1}}jonske ili natrijum{2}}ionske ćelije, proizvođači moraju isjeći elektrode na odgovarajuću širinu, namotati ih ili naslagati separatornim filmovima, zavariti jezičke, umetnuti sklop u kućište i napuniti ćeliju elektrolitom pod vakuumom. Ove operacije zavise prvenstveno od mehaničke preciznosti, a ne od elektrohemijske hemije. Sve dok su debljina elektrode i mehanička čvrstoća unutar podesivog raspona opreme, iste mašine za sečenje, mašine za namotavanje i sistemi za punjenje mogu se koristiti za oba tipa baterija.

Sljedeća tabela sumira sličnosti u proizvodnom toku između litijum{0}}jonskih i natrijum{1}}jonskih baterija.

Ovaj visok nivo sličnosti procesa objašnjava zašto se mnoge postojeće litijum{0}}ionske pilot linije već koriste za razvoj natrijum{1}}jonskih ćelija. Istraživački instituti i startupi često biraju natrijum{3}}jonsku tehnologiju posebno zato što im omogućava da ponovo koriste postojeće mašine za premazivanje, opremu za kalandiranje i montažne linije bez izgradnje potpuno nove fabrike. Za kompanije koje već imaju proizvodne kapacitete litijum{5}}jona, ova kompatibilnost značajno smanjuje barijeru za ulazak na tržište{6}}jona natrijum.

Međutim, velika sličnost ne znači da su dvije tehnologije identične. Materijali koji se koriste u natrijum{1}}jonskim baterijama mogu se različito ponašati tokom miješanja, oblaganja i kompresije. Tvrde ugljične anode, na primjer, imaju drugačija mehanička svojstva u odnosu na grafit, a neke natrijumske katode imaju nižu gustoću od tipičnih litijumskih katoda. Ove razlike utiču na optimalne parametre procesa i ponekad zahtevaju opremu sa širim opsegom podešavanja. Pored toga, sastav elektrolita i radni napon mogu uticati na uslove punjenja i postupke formiranja.

Zbog ovih faktora, kompatibilnost se mora procijeniti ne samo na nivou procesa već i na nivou parametara. Oprema koja savršeno radi za proizvodnju litijum{1}}jona još uvijek može zahtijevati modifikacije kako bi se postigle stabilne performanse pri proizvodnji natrijum-jonskih ćelija. U sljedećem odjeljku ćemo ispitati ključne materijalne i elektrohemijske razlike između litijum-jonskih i natrijum-jonskih baterija i objasniti zašto ove razlike mogu uticati na zahtjeve opreme.

Ⅲ. Ključne razlike između natrijum-jonskih i litijum-jonskih baterija koje utiču na kompatibilnost opreme

Iako natrijum{0}}jonske i litijum{1}} baterije dijele vrlo sličan proces proizvodnje, važne razlike u svojstvima materijala, elektrohemijskom ponašanju i strukturi elektroda mogu utjecati na to kako oprema mora biti konfigurirana. Ove razlike obično ne zahtijevaju potpuno novu proizvodnu liniju, ali često zahtijevaju prilagođavanje parametara procesa, širi radni raspon ili u nekim slučajevima posebno dizajniranu opremu. Razumijevanje ovih razlika na inženjerskom nivou je od suštinskog značaja kada se procjenjuje da li se postojeća litijum{4}}jonska pilot linija ili proizvodna linija može koristiti za proizvodnju natrijum-jonskih baterija.

Jedna od najosnovnijih razlika leži u aktivnim materijalima koji se koriste za elektrode. Litijum{1}}ionske baterije obično koriste slojevite okside kao što su NMC, LFP ili NCA kao katodni materijali i materijale na bazi grafita ili silicijuma{2}} kao anode. Nasuprot tome, natrijum{4}}jonske baterije obično koriste slojevito natrijum prelazne-metalne okside, polianionska jedinjenja ili analoge pruske plave boje za katode, dok je tvrdi ugljenik najčešći anodni materijal. Ovi materijali se razlikuju po tvrdoći čestica, gustoći i kompresiji, što direktno utječe na miješanje, premazivanje i ponašanje kalandra. Na primjer, tvrdi ugljik je obično manje elastičan od grafita i može lakše pucati pod pretjeranim pritiskom kalandra. Kao rezultat toga, oprema za kalandiranje koja se koristi za proizvodnju litijum{9}}jona često mora raditi na nižem pritisku ili sa preciznijom kontrolom zazora kada se proizvode natrijum{10}}ionske elektrode.

Druga važna razlika je gustina elektroda. Litijum{1}}ionske baterije su obično optimizovane za visoku gustoću energije, što zahteva relativno veliko sabijanje tokom kalandranja. Međutim, natrijum{3}}jonske baterije često rade pri nižoj gustini i većoj poroznosti kako bi održale dobru jonsku provodljivost. Ako je elektroda previše stisnuta, penetracija elektrolita postaje otežana i kapacitet se može smanjiti. To znači da je prozor procesa kalandriranja za ćelije sa natrij-jonima u nekim slučajevima uži, a oprema mora omogućiti fino podešavanje pritiska valjka, temperature i brzine. Mašine dizajnirane samo za litijumske elektrode visoke{8}}gustine možda neće pružiti dovoljno fleksibilnosti za natrijum{9}}jonske materijale bez modifikacija.

Hemija elektrolita također uvodi razlike. Litijum-jonske ćelije obično koriste litijumove soli kao što je LiPF₆ rastvorene u karbonatnim rastvaračima, dok natrijum-jonske ćelije mogu koristiti natrijumove soli kao što su NaPF₆ ili NaClO₄ sa sličnim, ali ne identičnim sistemima rastvarača. Ovi elektroliti mogu imati različitu viskoznost, kvašenje i stabilnost, što utiče na punjenje i vakuumsku impregnaciju. Kod debelih elektroda ili struktura visoke{5} poroznosti, vrijeme punjenja i nivo vakuuma će se možda morati prilagoditi kako bi se osiguralo potpuno vlaženje. Ako sistem punjenja ne podržava preciznu kontrolu pritiska i zapremine ubrizgavanja, može doći do nedoslednosti između ćelija.

Radni napon je još jedan faktor koji utiče na opremu koja se nalazi u nastavku, posebno na sisteme formiranja i ispitivanja. Litijum{1}}-jonske ćelije obično rade između oko 2,5 V i 4,2 V, dok natrijum{4}}-jonske ćelije često imaju niži napon, ovisno o hemiji katode. Ormari za formiranje i testeri baterija dizajnirani za proizvodnju litijum-jona obično podržavaju širok raspon napona, ali starija oprema može zahtijevati ponovnu kalibraciju ili modifikaciju kako bi se postigla precizna kontrola na nižim nivoima napona. U -proizvodnji velikih razmera, ovo može uticati na efikasnost i tačnost procesa formiranja i klasiranja.

Mehanička svojstva elektrode također se neznatno razlikuju između dvije tehnologije. Neke natrijum{1}}jonske katode, posebno pruski plavi analozi, mogu imati nižu gustinu odvoda i drugačiju morfologiju čestica u poređenju sa tipičnim litijumskim katodama. Ovo utječe na viskozitet suspenzije, stabilnost premaza i ponašanje pri sušenju. Tokom nanošenja premaza, materijali niže -materijali mogu zahtijevati različit sadržaj čvrste tvari ili omjere veziva kako bi se održala ujednačena debljina filma. Tokom sušenja, brzina isparavanja rastvarača će možda trebati podešavanje kako bi se spriječilo pucanje ili raslojavanje. Ove promjene ne zahtijevaju drugu mašinu za premazivanje, ali zahtijevaju opremu sposobnu za preciznu kontrolu temperature i stabilnu brzinu nanošenja premaza.

Sljedeća tabela sumira glavne razlike koje mogu utjecati na kompatibilnost opreme.

Ove razlike objašnjavaju zašto je kompatibilnost između opreme za proizvodnju litijum-jona i natrijum{1}}jona općenito visoka, ali ne i apsolutna. U većini slučajeva mogu se koristiti iste mašine, ali se procesni prozor mora podesiti tako da odgovara karakteristikama natrijum-jonskih materijala. Oprema s ograničenim rasponom podešavanja može se boriti za postizanje stabilne proizvodnje, posebno kada se radi s debelim elektrodama ili novim formulacijama katoda.

Iz tog razloga, inženjeri koji procjenjuju sposobnost proizvodnje natrijum{0}}jona ne bi trebali samo provjeriti da li su koraci procesa isti, već i da li svaka mašina može raditi u okviru traženog raspona parametara. Sistemi za mešanje moraju da podnesu različite viskoznosti, mašine za nanošenje premaza moraju održavati ujednačenu debljinu pri različitim sadržajima čvrstih supstanci, valjci za kalandranje moraju omogućiti preciznu kontrolu pritiska, a sistemi za punjenje moraju podržavati tačnu vakuumsku impregnaciju. Kada su ovi uslovi ispunjeni, litijum{3}}jonska oprema se obično može uspješno prilagoditi za proizvodnju natrijum{4}}jona.

U sljedećem odjeljku ćemo analizirati kompatibilnost opreme korak po korak u cijeloj proizvodnoj liniji, identificirajući koje su mašine potpuno kompatibilne, koje zahtijevaju prilagođavanje i koje će možda trebati redizajn prilikom prelaska s litijum{0}}jonskih na natrijum{1}}jonske baterije.

Ⅳ. Analiza kompatibilnosti opreme po koraku procesa

Za procjenu da li se oprema za litijum{0}}ionske baterije može koristiti za proizvodnju natrijum{1}}jonskih baterija, najpraktičniji pristup je analiza kompatibilnosti korak po korak duž proizvodne linije. Iako je ukupni tok rada isti, svaka faza procesa ima svoj raspon parametara, mehaničke zahtjeve i osjetljivost na materijalne razlike. Neke mašine se mogu ponovo koristiti bez modifikacija, dok druge zahtevaju podešavanje ili dodatne funkcije upravljanja. U nekoliko slučajeva, posebno kada se radi s novim materijalima-jonima ili debelim elektrodama, može biti potrebna prilagođena oprema.

U inženjerskoj praksi, kompatibilnost se obično klasifikuje u tri nivoa:

• Potpuno kompatibilanOprema - se može koristiti bez modifikacija, potrebno je samo podešavanje parametara.
• Djelomično kompatibilanOprema - se može koristiti, ali zahtijeva širi raspon podešavanja ili manje modifikacije.
• Ograničena kompatibilnostOprema - može raditi, ali performanse ili stabilnost nisu zagarantovani bez redizajna.

Ova klasifikacija pomaže proizvođačima da odluče da li se postojeća litijum{0}}jonska pilot linija može ponovo koristiti direktno ili je potrebna nadogradnja prije proizvodnje natrijum-jonskih ćelija.

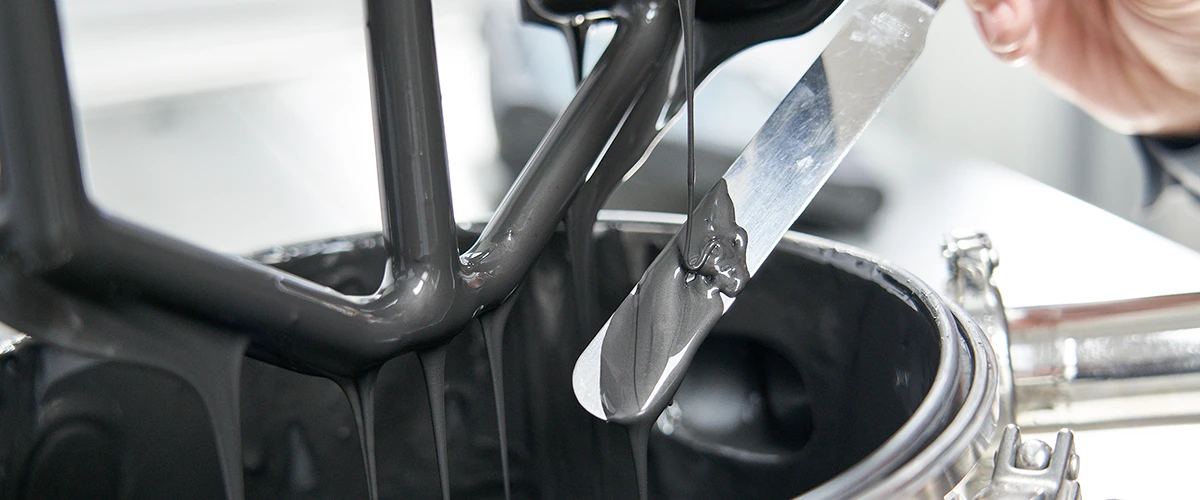

1. Miješanje i priprema suspenzije

Sistemi za miješanje koji se koriste za litijum{0}}ionske baterije općenito su potpuno kompatibilni sa natrijum-jonskim materijalima. Obje tehnologije zahtijevaju disperziju aktivnog materijala, provodljivih aditiva, veziva i rastvarača kako bi se formirala jednolična suspenzija. Planetarni mikseri, vakuum mikseri i mikseri sa visokim{4}}mješalicama mogu raditi u opsegu viskoziteta koji je potreban za natrijum{5}}jonske elektrode.

Međutim, neki materijali sa natrijum{0}}ionima imaju različitu raspodjelu veličine čestica ili hemiju površine, što može utjecati na reologiju suspenzije. Anode s tvrdim ugljikom, na primjer, mogu zahtijevati duže vrijeme disperzije ili različite omjere veziva da bi se postigao stabilan viskozitet. Zbog toga se preferiraju mikseri sa podesivom brzinom, nivoom vakuuma i kontrolom temperature. Oprema dizajnirana za istraživanje i razvoj ili pilot linije obično ima dovoljnu fleksibilnost, dok visoko optimizirani mikseri za masovnu proizvodnju mogu zahtijevati podešavanje parametara.

2. Premazivanje i sušenje

Mašine za premazivanje litijum{0}}jonskih elektroda također su vrlo kompatibilne s proizvodnjom natrijum{1}}jona. Oboje se mogu koristiti i premaz za utor i premaz za dršku, jer osnovna struktura elektrodnog filma ostaje ista. Pećnice za sušenje koje koriste topli zrak ili infracrveno grijanje su podjednako prikladne, jer se oba tipa baterija oslanjaju na isparavanje rastvarača kako bi se formirao sloj elektrode.

Glavna razlika leži u formulaciji kaše. Natrijum{1}}jonske elektrode mogu koristiti različite čvrste sadržaje ili sisteme veziva, što utiče na viskozitet i ponašanje pri niveliranju tokom premaza. Za to su potrebne mašine za premazivanje sa preciznom kontrolom zazora, stabilnom zategnutošću mreže i ujednačenom temperaturom sušenja. Ako sistem premaza omogućava fino podešavanje brzine, protoka i temperature, normalno može da rukuje i litijum{4}}jonskim i natrijum-jonskim elektrodama bez mehaničkih modifikacija.

3. Kalandiranje i kontrola gustine

Kalandiranje je jedan od koraka procesa u kojem kompatibilnost postaje osjetljivija. Litijum-jonske elektrode se često sabijaju do relativno velike gustine kako bi se maksimizirala gustoća energije, dok natrijum-jonske elektrode mogu zahtijevati niže zbijanje da bi se održala dovoljna poroznost za transport jona. Ako je pritisak valjka previsok, natrijum{4}}jonske elektrode-posebno one koje koriste tvrdi ugljik ili katode niske -katode-mogu razviti mikro-pukotine ili izgubiti kapacitet.

Iz tog razloga, mašine za kalandriranje moraju omogućiti preciznu kontrolu razmaka valjka, pritiska i temperature. Oprema dizajnirana samo za litijumske elektrode visoke{1}}gustine možda neće pružiti dovoljan raspon podešavanja, ali većina modernih sistema kalandra koji se koriste u pilot linijama i fleksibilnim proizvodnim linijama mogu se prilagoditi. Zagrijani valjci također mogu biti korisni kada se radi sa vezivima koji zahtijevaju kontrolirano omekšavanje tokom kompresije.

4. Rezanje i rukovanje elektrodama

Mašine za rezanje koje se koriste za litijum{0}}ionske baterije su skoro uvijek u potpunosti kompatibilne s proizvodnjom natrijum{1}}jona. Proces rezanja ovisi uglavnom o mehaničkoj preciznosti, a ne o elektrohemijskim svojstvima. Sve dok su debljina elektrode i mehanička čvrstoća unutar podesivog raspona mašine za sečenje, mogu se koristiti iste oštrice, sistemi zatezanja i kontrole poravnanja.

Međutim, neke natrijum{0}}ionske elektrode mogu biti nešto deblje ili manje guste, što može uticati na stabilnost rezanja. U tim slučajevima, oštrina oštrice, napetost mreže i brzina uvlačenja možda će trebati podešavanje kako bi se spriječilo stvaranje neravnina ili oštećenje rubova. Ove promjene ne zahtijevaju drugačiju opremu, ali zahtijevaju pažljivo podešavanje i kalibraciju.

5. Namotavanje, slaganje i sklapanje

Oprema za sklapanje litijum{0}}jonskih ćelija je generalno kompatibilna sa natrijum-jonskim ćelijama jer je mehanička struktura ćelije ista. Cilindrični, vrećasti i prizmatični formati mogu se proizvoditi korištenjem sličnih strojeva za namotavanje ili slaganje. Zavarivanje jezičaka, rukovanje separatorom i umetanje kućišta također koriste iste mehaničke principe.

Glavna razlika dolazi od krutosti i debljine elektrode. Natrijum{1}}jonske elektrode mogu se drugačije ponašati tokom namotavanja, posebno ako je poroznost veća ili je sadržaj veziva drugačiji. Poželjne su mašine sa podesivom kontrolom napetosti i preciznim povratnim informacijama o poravnanju kako bi se osigurala ujednačena gustina kotrljanja i izbegla deformacija. U većini slučajeva, moderna litijum{4}}jonska oprema za montažu već pruža dovoljno fleksibilnosti.

6. Punjenje i zatvaranje elektrolita

Sistemi za punjenje elektrolita su uglavnom kompatibilni, ali kontrola parametara postaje važna. Natrijum{1}}jonski elektroliti mogu imati različit viskozitet ili ponašanje vlaženja, što može uticati na vrijeme punjenja i nivo vakuuma. Mašine za punjenje moraju omogućiti preciznu kontrolu volumena ubrizgavanja, pritiska i vakuuma kako bi se osigurala potpuna impregnacija elektrode.

Oprema za zaptivanje, kao što su mašine za presovanje za cilindrične ćelije ili toplotno zavarivanje za ćelije vrećice, obično je potpuno kompatibilna jer se mehanička struktura pakovanja ne menja. Možda će biti potrebno podešavanje samo temperature ili pritiska zaptivanja u zavisnosti od materijala kućišta ćelije.

7. Formiranje i testiranje

Oprema za formiranje i ocjenjivanje koja se koristi za litijum{0}}ionske ćelije obično se može koristiti za natrijum-jonske ćelije, ali se mora provjeriti opseg napona i tačnost kontrole. Natrijum{3}}jonske baterije često rade na nižem naponu, tako da tester mora podržavati potreban prozor napona i opseg struje. Moderni testeri baterija obično imaju dovoljnu fleksibilnost, ali starijim sistemima može biti potrebna ponovna kalibracija ili modifikacija softvera.

8. Sažetak kompatibilnosti

Sljedeća tabela rezimira kompatibilnost glavne procesne opreme.

Ova analiza pokazuje da se većina litijum{0}}jonske opreme zaista može koristiti za proizvodnju natrijum-jona, ali uspješna proizvodnja zavisi od toga da li mašine pružaju dovoljno fleksibilnosti u pogledu pritiska, brzine, temperature i napetosti. U pilot linijama, ovaj zahtjev je obično zadovoljen, zbog čega mnogi natrijum{3}}jonski projekti počinju na postojećoj litijum{4}}opremi. U velikoj{6}}proizvodnji, međutim, kompatibilnost se mora pažljivije procijeniti, jer linije velikih-brzina često rade unutar užih raspona parametara.

U sljedećem odjeljku ćemo detaljnije uporediti pilot linije i linije za masovnu proizvodnju i objasniti zašto je kompatibilnost obično lakše postići u pilot-opremi nego u potpuno automatiziranim industrijskim proizvodnim linijama.

Ⅴ. Kompatibilnost u pilot linijama u odnosu na linije za masovnu proizvodnju

U praksi, kompatibilnost između opreme za proizvodnju litijum{0}}jonskih i natrijum{1}}jonskih baterija ne zavisi samo od samog procesa već i od obima proizvodne linije. Pilot linije, laboratorijske linije i mali-proizvodni sistemi obično imaju širok raspon podešavanja i fleksibilnu konfiguraciju, što ih čini vrlo pogodnim za razvoj natrijum{4}}jona. Nasuprot tome,-linije za masovnu proizvodnju velike brzine su često optimizirane za specifičnu hemiju litijum-jona, što znači da njihov radni prozor može biti uži i manje prilagodljiv. Kao rezultat toga, ista oprema koja savršeno radi u pilot liniji može zahtijevati modifikacije ili redizajn kada se koristi u velikoj -proizvodnji natrijum-jona.

Razumijevanje ove razlike je od suštinskog značaja za kompanije koje planiraju ući u proizvodnju natrijum{0}}jonskih baterija koristeći postojeću litijum{1}}jonsku infrastrukturu. Mnogi projekti -natrijum{4}} jona u ranoj fazi su uspješni jer su razvijeni na fleksibilnoj pilot opremi, dok se izazovi često pojavljuju kasnije kada se skaliraju na industrijsku proizvodnju.

1. Zašto su pilot linije obično kompatibilne

Pilot linije su dizajnirane za istraživanje, razvoj procesa i male{0}}serijske proizvodnje. Njihova glavna svrha je omogućiti inženjerima da testiraju različite materijale, formulacije elektroda i procesne parametre. Zbog toga, pilotska oprema obično podržava širok raspon podešavanja za brzinu, pritisak, temperaturu i napetost. Ove karakteristike čine pilot linije prirodno pogodnim za natrijum{4}}jonske baterije.

Na primjer, pilot mašina za premazivanje obično dozvoljava velike varijacije u brzini nanošenja premaza i viskoznosti suspenzije, što omogućava rad i sa litijum{0}}jonskim i natrijum{1}}jonskim formulacijama. Pilot mašina za kalandriranje može podesiti pritisak valjka u širokom opsegu, što je važno kada se prelazi sa gustih litijumskih elektroda na poroznije natrijum-jonske elektrode. Sistemi punjenja u pilot linijama takođe imaju tendenciju da omoguće ručnu ili programabilnu kontrolu nivoa vakuuma i zapremine ubrizgavanja, što pomaže u prilagođavanju različitih svojstava elektrolita.

Još jedna prednost pilot linija je modularni dizajn. Oprema se često može zamijeniti, nadograditi ili rekonfigurirati bez promjene cjelokupnog rasporeda proizvodnje. Ova fleksibilnost omogućava da se korak po korak razvijaju natrijum{2}}jonski procesi bez velikih ulaganja. Za istraživačke institute, univerzitete i startupove, ovo je jedan od glavnih razloga zašto je natrijum{4}}jonska tehnologija privlačna, jer se može razviti korištenjem postojeće litijum{5}}ionske laboratorijske ili pilot opreme.

2. Ograničenja u linijama za masovnu proizvodnju

Linije za masovnu proizvodnju za litijum{0}}ionske baterije obično su optimizirane za visoku propusnost i stabilan rad. Parametri kao što su brzina nanošenja premaza, pritisak kalandranja i napetost namotaja često su fiksirani unutar relativno uskog raspona kako bi se maksimizirala efikasnost i prinos. Iako je ovo idealno za proizvodnju -litijum{4}} jona velikih razmjera, može smanjiti kompatibilnost s natrijum-jonskim materijalima koji zahtijevaju različite uslove procesa.

Jedan uobičajeni primjer je kalendar. U mnogim proizvodnim linijama litijum{1}}ona, kalandar je dizajniran da radi pod visokim pritiskom kako bi se postigla maksimalna gustina elektroda. Natrijum{3}}ionske elektrode, međutim, mogu zahtijevati niži pritisak da bi se održala poroznost. Ako mašina ne može stabilno da radi pri nižem pritisku, može biti teško proizvesti konzistentne natrijum{5}}ionske elektrode bez modifikacija.

Sistemi premaza također mogu predstavljati izazove. Linije za -brze litijum- jonske premaze optimizovane su za specifične viskoznosti suspenzije i uslove sušenja. Ako kaša natrijum-iona ima različitu reologiju ili sastav rastvarača, premaz može postati nestabilan pri istoj brzini. U takvim slučajevima, oprema može i dalje biti upotrebljiva, ali brzina linije mora biti smanjena, što utječe na produktivnost.

Sistemi za punjenje i formiranje elektrolita također mogu trebati prilagođavanje u velikoj-proizvodnji. Industrijske mašine za punjenje često su podešene za određeni viskozitet elektrolita i vrijeme ubrizgavanja. Ako se natrijum-jonski elektrolit ponaša drugačije, profil punjenja se mora modificirati kako bi se osiguralo potpuno vlaženje. Slično tome, formacijski ormari konfigurirani za opsege napona litijum-jona moraju biti provjereni kako bi se osigurala tačna kontrola za natrijum-jonske ćelije.

3. Inženjerska razmatranja pri ponovnoj upotrebi litijum{1}}jonskih vodova

Kada procjenjuju da li se postojeća litijum{0}}jonska proizvodna linija može koristiti za natrijum{1}}jonske baterije, inženjeri bi trebali pažljivo provjeriti sljedeće tačke:

Da li oprema omogućava dovoljan raspon podešavanja za pritisak, brzinu i temperaturu

Da li upravljački softver podržava različite parametre napona i formacije

Da li sistemi za premazivanje i sušenje mogu da podnesu različita svojstva kaše

Da li sistemi punjenja omogućavaju preciznu kontrolu vakuuma i ubrizgavanja

Ako su ovi uslovi ispunjeni, većina pilot linija se može ponovo koristiti direktno, a mnoge proizvodne linije se mogu prilagoditi uz ograničene modifikacije. Ako ne, nadogradnja određenih mašina je obično praktičnija od zamjene cijele linije.

4. Tipična kompatibilnost prema proizvodnoj skali

Ovo poređenje pokazuje zašto većina razvoja natrijum{0}}ona počinje na pilot opremi. Fleksibilne mašine omogućavaju inženjerima da prilagođavaju parametre sve dok se ne postignu stabilne performanse. Nakon što je proces definiran, proizvodne linije se mogu modificirati u skladu s tim. Pokušaj korištenja potpuno optimizirane litijum{4}}inske masene linije bez podešavanja često dovodi do nedosljednih rezultata, ne zato što je oprema nekompatibilna, već zato što je previše specijalizovana za drugačiju hemiju.

U sljedećem odjeljku ćemo ispitati situacije u kojima litijum{0}}jonska oprema možda neće biti dovoljna i objasniti kada se preporučuju nove ili prilagođene mašine za proizvodnju natrijum{1}}jonskih baterija.

Ⅵ. Kada je potrebna nova ili prilagođena oprema za proizvodnju natrijum-jonskih baterija

Iako se većina opreme za litijum{0}}ionske baterije može ponovo koristiti za proizvodnju natrijum-jona, postoje situacije u kojima postojeće mašine možda ne pružaju dovoljan opseg kontrole ili mehaničke sposobnosti. To ne znači da natrijum{3}}jonske baterije zahtijevaju potpuno novi proizvodni sistem, ali određeni materijali, dizajn elektroda ili proizvodni ciljevi mogu potisnuti proces izvan normalnog radnog okvira litijum{4}}opreme. U ovim slučajevima, nadogradnja određenih mašina ili korišćenje prilagođene opreme postaje neophodno da bi se održala stabilnost, prinos i konzistentnost performansi.

Vjerovatnije je da će se ove situacije dogoditi kada se razvijaju nove hemije natrijum-jona, proizvode debele elektrode ili se skaliraju sa pilot proizvodnje na-industrijske linije velike brzine. Inženjeri bi trebali procijeniti kompatibilnost ne samo na osnovu toga da li oprema može raditi, već i da li može raditi unutar optimalnog raspona parametara za materijale natrijum{3}}jona.

1. Debele elektrode i dizajni visokog{1}}opterećenja

Jedno područje u kojem se litijum{0}}jonska oprema može suočiti s ograničenjima je proizvodnja debelih elektroda. Natrijum-jonske baterije su često dizajnirane sa relativno visokom poroznošću kako bi se kompenzirala manja gustoća energije u poređenju sa litijum-jonskim ćelijama. Da bi postigli dovoljan kapacitet, proizvođači mogu povećati debljinu elektrode umjesto kompresije elektrode do vrlo velike gustoće.

Debele elektrode zahtevaju mašine za premazivanje sa stabilnom kontrolom protoka, jakim sistemima zatezanja mreže i ravnomernim sušenjem. Ako glava premaza ne može održati dosljednu debljinu pri velikom opterećenju, elektroda može razviti pukotine ili neravne površine. Pećnice za sušenje takođe moraju da obezbede ujednačenu raspodelu temperature kako bi se izbeglo zarobljavanje rastvarača unutar sloja elektrode.

Kalandiranje debelih elektroda također može biti izazov. Standardni litijum{1}}jonski kalanderi su često optimizovani za relativno tanke, guste elektrode. Kada radite sa debljim natrijum-jonskim elektrodama, mašina mora omogućiti preciznu kontrolu pritiska i razmaka valjka kako bi se izbjegla prekomjerna -kompresija. U nekim slučajevima je potreban veći promjer valjka ili poboljšana kontrola napetosti kako bi se održala ujednačena gustoća po širini elektrode.

2. Anode s tvrdim ugljikom i katode niske{1}}gustine

Tvrdi ugljenik, koji se široko koristi kao anodni materijal u natrijum{0}}jonskim baterijama, ponaša se drugačije od grafita tokom miješanja, oblaganja i kompresije. Može zahtijevati drugačiji sadržaj veziva, duže vrijeme disperzije i niži pritisak kalandra. Oprema koja ne može raditi na nižem pritisku ili ne može održati stabilnu napetost pri maloj gustoći može proizvesti elektrode sa slabom mehaničkom čvrstoćom ili nedosljednom poroznošću.

Neke natrijum{0}}jonske katode, kao što su analogi pruske plave boje, također imaju manju gustinu odvoda od uobičajenih litijum{1}}jonskih katoda. Ovo utiče na viskozitet suspenzije, stabilnost premaza i konačnu debljinu elektrode. Sistemi premaza moraju omogućiti preciznu kontrolu brzine protoka i visine zazora kako bi se spriječile varijacije u opterećenju mase. Osim toga, možda će biti potrebno prilagoditi uslove sušenja kako bi se izbjeglo pucanje uzrokovano različitim ponašanjem isparavanja rastvarača.

Ove razlike{0}}u vezi sa materijalom obično ne zahtijevaju potpuno različite mašine, ali često zahtijevaju opremu sa širim rasponom podešavanja i preciznijom kontrolom. Za nove hemije baterija, pilot linije sa fleksibilnom konfiguracijom su stoga poželjnije u odnosu na visoko optimizovane linije masovne proizvodnje.

3. Kompatibilnost elektrolita i sistemi punjenja

Punjenje elektrolitom je još jedan korak u kojem može biti potrebno prilagođavanje. Natrijum-ionski elektroliti mogu imati različite karakteristike viskoziteta i vlaženja u poređenju sa litijum-jonskim elektrolitima. Kada je poroznost elektrode veća ili je debljina elektrode veća, proces punjenja mora osigurati da elektrolit u potpunosti prodre u strukturu elektrode.

Mašine za punjenje moraju podržavati tačnu kontrolu nivoa vakuuma, brzine ubrizgavanja i zapremine punjenja. Ako sistem ne može da održi stabilan vakuum ili precizno doziranje, može doći do nepotpunog vlaženja, što rezultira varijacijom kapaciteta ili lošim životnim ciklusom. U ćelijama velikog-formata ovaj efekat postaje značajniji, a parametri popunjavanja moraju biti pažljivo optimizirani.

U nekim slučajevima, proizvođači također eksperimentišu s različitim sistemima rastvarača ili aditivima za natrijum{0}}jonske baterije, što može zahtijevati sisteme punjenja kompatibilne s različitim hemijskim svojstvima. Ovo je još jedan razlog zašto je fleksibilna oprema za punjenje poželjna za pilot i ranu fazu proizvodnje.

4. Zahtjevi za formiranje i testiranje

Oprema za formiranje i ocjenjivanje litijum{0}}jonskih baterija obično podržava širok raspon postavki napona i struje, ali ipak treba provjeriti kompatibilnost. Natrijum-jonske baterije često rade na nižem naponu i mogu koristiti različite profile punjenja-pražnjenja tokom formiranja. Ako tester ne može pružiti preciznu kontrolu pri niskom naponu ili maloj struji, izmjereni kapacitet i unutrašnji otpor možda neće biti pouzdani.

Velike-proizvodne linije često koriste automatizirane formacijske ormare konfigurirane za specifične litijum{1}}jonske proizvode. Prilikom prelaska na natrijum{3}}jonske ćelije, možda će biti potrebno prilagoditi postavke softvera, ograničenja napona i sigurnosni pragovi. U nekim slučajevima dovoljna je nadogradnja kontrolnog sistema, dok u drugim mogu biti potrebni novi kanali formacije za postizanje preciznih uslova ispitivanja.

5. Skaliranje od pilot linije do industrijske proizvodnje

Izazovi kompatibilnosti će se najvjerovatnije pojaviti pri prelasku sa pilot{0}}razvoja na masovnu proizvodnju. U pilot liniji, sporija brzina i ručno podešavanje omogućavaju inženjerima da optimizuju parametre za nove materijale. U -proizvodnji velikom brzinom, isti parametri moraju ostati stabilni tokom dugih ciklusa, a mala odstupanja mogu dovesti do velikog broja neispravnih ćelija.

Iz tog razloga, kompanije koje planiraju industrijsku proizvodnju natrijum-jona često ponovo koriste ukupnu strukturu litijum-jonske linije, ali redizajniraju specifične mašine kao što su sistemi za kalandiranje, glave za premazivanje ili stanice za punjenje. Ovaj pristup omogućava proizvođačima da zadrže većinu postojeće infrastrukture, istovremeno osiguravajući da su kritični koraci optimizirani za novu hemiju.

U završnom odjeljku ćemo sumirati kompatibilnost između litijum{0}}jonske i natrijum{1}}jonske baterije i objasniti kako integrirani dizajn i prilagođavanje opreme mogu pomoći proizvođačima da efikasno pređu sa litijum-jonske na natrijum-jonsku proizvodnju.

Ⅶ. Zaključak: Kompatibilnost je visoka, ali inženjerska optimizacija određuje uspjeh

Pitanje da li se oprema za litijum{0}}ionske baterije može koristiti za proizvodnju natrijum-jonskih baterija jedno je od najčešćih problema među proizvođačima baterija, istraživačkim institutima i startupima koji ulaze u polje natrijum{2}}jona. Kratak odgovor, kao što je objašnjeno na početku ovog članka, je da - većina litijum{5}}opreme je kompatibilna -, ali potpuni inženjerski odgovor je nijansiraniji. Kompatibilnost postoji jer su osnovna struktura i proces proizvodnje natrijum-jonskih baterija vrlo slični onima litijum-jonskih ćelija. Međutim, postizanje stabilnih performansi, visokog prinosa i skalabilne proizvodnje i dalje zahtijeva pažljivo prilagođavanje parametara procesa i, u nekim slučajevima, prilagođenu opremu.

Iz perspektive procesa, oba baterijska sistema koriste gotovo identične proizvodne korake, uključujući miješanje suspenzije, premazivanje elektrodama, sušenje, kalandiranje, rezanje, namotavanje ili slaganje, punjenje elektrolitom, zaptivanje i formiranje. Budući da mehanička struktura elektrode i metoda proizvodnje-to-rolanje ostaju ista, većina opreme koja se koristi u litijum-jonskim pilot linijama također može raditi unutar potrebnog opsega za materijale natrijum{4}}jona. Ovo je glavni razlog zašto se natrijum{6}}jonska tehnologija može brzo razviti bez izgradnje potpuno nove proizvodne infrastrukture.

Istovremeno, razlike u materijalima dovode do razlika u optimalnim uslovima procesa. Natrijum-jonske katode često imaju manju gustinu, tvrde ugljenične anode se ponašaju drugačije od grafita, a zahtjevi za poroznost elektroda su obično viši. Svojstva elektrolita i rasponi napona također se mogu promijeniti. Ove razlike ne zahtijevaju nužno novu proizvodnu liniju, ali zahtijevaju opremu sposobnu za širi raspon podešavanja i precizniju kontrolu. U fleksibilnim pilot linijama to rijetko predstavlja problem, dok u -brzinim linijama za masovnu proizvodnju nekim mašinama može biti potrebna modifikacija ili zamjena kako bi se održala konzistentnost proizvoda.

U stvarnim inženjerskim projektima, kompatibilnost bi stoga trebala biti procijenjena korak po korak kroz cijeli proizvodni proces. Sistemi za miješanje su obično potpuno kompatibilni. Mašine za premazivanje su kompatibilne ako se viskozitet i opseg debljine suspenzije mogu podesiti. Mašine za kalandiranje moraju omogućiti preciznu kontrolu pritiska kako bi se izbjegla prekomjerna{3}}kompresija. Oprema za rezanje i namotavanje je uglavnom mehanička i obično se može ponovo koristiti. Sistemi punjenja moraju podržavati preciznu kontrolu vakuuma i doziranja kako bi se osiguralo pravilno vlaženje elektrolita. Oprema za formiranje i testiranje mora omogućiti različite postavke napona i struje prikladne za natrijum{7}}jonske ćelije. Kada su ovi uslovi zadovoljeni, postojeća litijum{9}}jonska oprema može se efikasno koristiti za razvoj natrijum{10}jona, pa čak i za industrijsku proizvodnju.

Za kompanije koje planiraju nove projekte natrijum{0}}iona, najpraktičniji pristup je često započeti s fleksibilnom pilot linijom, optimizirati procesne parametre, a zatim povećati korištenje proizvodne opreme dizajnirane s dovoljnom mogućnošću prilagođavanja. Pokušaj pokretanja natrijum{2}}jonskih materijala direktno na visoko optimizovanu liniju mase litijum-ona bez modifikacije može dovesti do nestabilnog kvaliteta, ne zato što je oprema nekompatibilna, već zato što je dizajnirana za uži radni period.

U savremenoj proizvodnji baterija, ključni faktor nije da li je oprema označena za litijum{0}}jonske ili natrijum{1}}jonske, već da li je sistem projektovan da podržava različite materijale, gustine i uslove procesa. Oprema sa modularnim dizajnom, širokim rasponom parametara i preciznom kontrolom omogućava prebacivanje između hemija bez ponovne izgradnje cijele fabrike. Ova fleksibilnost je posebno važna jer industrija istražuje nove tehnologije baterija kao što su natrijum{4}}jonski, čvrsti-i litijum-sumporni sistemi.

AtTOB NEW ENERGY, oprema za proizvodnju baterija dizajnirana je sa ovom fleksibilnošću na umu. Kompanija obezbeđujerješenja proizvodne linije litijumskih baterijakoji se može konfigurirati za laboratorijska istraživanja, pilot{0}}razvoj ili industrijsku proizvodnju, a ista inženjerska platforma se može prilagoditi za procese natrijum{1}}jonskih baterija sa prilagođenim rasponima parametara i konfiguracijom opreme. Za istraživačke institute i startupove koji razvijaju nove hemije, TOB takođe snabdevaBaterijska pilot linija i rješenja za laboratorijske linijesa podesivim sistemima za premazivanje, kalandiranje, punjenje i formiranje, omogućavajući inženjerima da optimizuju nove materijale bez zamene cele linije. Pored toga, kompanija podržava napredne projekte baterija krozintegrisanbaterijska opremaisnabdevanje materijalom, pokriva izbor opreme, dizajn procesa, instalaciju i tehničku obuku za različite tehnologije baterija.

Brzi razvoj natrijum{0}}jonskih baterija pokazuje da se budućnost skladištenja energije neće oslanjati samo na jednu hemiju. Proizvođači koji mogu dizajnirati fleksibilne proizvodne linije i razumjeti inženjerske razlike između materijala imat će jasnu prednost. Litijum{3}}jonska oprema pruža snažnu osnovu, ali uspješna proizvodnja natrijum-jona na kraju zavisi od znanja procesa, kontrole parametara i sposobnosti prilagođavanja opreme novim zahtjevima.
