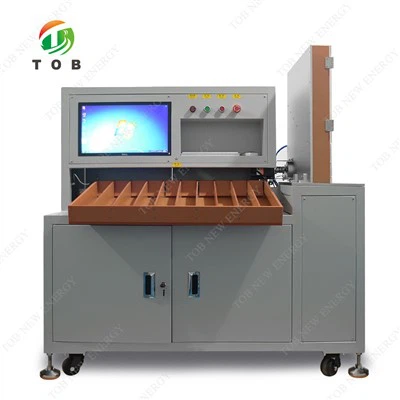

Automatska mašina za sortiranje baterija

Model: tob -1810 b
Tob -1810 B Automatska mašina za sortiranje je univerzalna oprema za automatsko ispitivanje unutarnjeg otpora i napona cilindričnih ćelija baterije sa 18650/21700/26650/26700/32650/32700. Dolazi sa visokim preciznim sistemom interne i napona.

Pošaljite upit

Chat Sada

Uvod u proizvod

Automatska mašina za sortiranje baterije sa funkcijom skeniranja

Specifikacija

TOB-1810B automatska sortirnica je univerzalna oprema za automatsko ispitivanje unutrašnjeg otpora i napona cilindričnih baterijskih ćelija sa 18650/21700/26650/26700/32650/32700. Dolazi sa visoko preciznim sistemom za ispitivanje unutrašnjeg otpora i napona. Oprema precizno šalje bateriju u odgovarajući kanal na osnovu internog otpora i vrijednosti napona postavljenih u softveru. Sistem može postići do 11 nivoa sortiranja i može testirati oko 3500-4500 ćelija baterije po satu. Konstrukcijski dizajn je jednostavan, a performanse su stabilne.

Tehnološki proces

Postavljanjem parametara putem softvera, PLC automatski dovršava sljedeće funkcije: ručno postavljanje ćelija baterije u spremnik → transport baterije motorom → automatsko testiranje napona i unutrašnjeg otpora → automatsko skeniranje koda → njihovo slanje u odgovarajući slot kanala prema postavljenim parametrima → snimanje i pohranjivanje podataka → ručno uklanjanje ćelija baterije

Mašina za sortiranje

1. Oprema ima kompaktnu strukturu i lijep izgled.

2. Rad opreme je jednostavan i ne zahtijeva stručno osoblje.

3. Opremu kontroliše PLC, koji je odgovoran za transport baterije, prikupljanje podataka o testiranju baterije i sortiranje nivoa unutrašnjeg otpora napona.

4. Oprema prihvaća visokokvalitetnu strukturu hladno valjane lima.

5. Opcionalno sučelje za automatsko povezivanje za automatsko podešavanje.

6. Oprema je opremljena univerzalnim kotačima koji se lako mogu pomicati.

7. Konfiguracija opreme uključuje zvučni i lagani alarme, automatsko isključivanje po završetku sortiranja, alarm punog materijala, alarm grešaka itd.

8. Operativni interfejs: kineski i engleski nisu obavezni.

Tehnički parametri opreme

Snaga opreme	1.6KW, 220V AC ulaz, 50Hz/60Hz
Snaga opreme	1.6KW, 110V AC ulaz, 50Hz/60Hz (specifično za izvoz, prilagođeno)
Opseg primjene	18650/21700/26650/32700 cilindrične baterije baterije (potrebno je zamijeniti odgovarajući valni kotač)
Standardni tester	HK356 0 Tester velike brzine, tačnost napona 0. 00001V, tačnost unutarnjeg otpora 0,01Mω
Neobavezni ispitivač	HK3561 Tester, tačnost napona 0 0 001V, tačnost unutarnjeg otpora 0,1mω
	HIOKI BT3561A, Tačnost napona 0.0001V, preciznost unutrašnjeg otpora 0,1mΩ
	HIOKI BT3562A, točnost napona 0 0 0001v, tačnost unutarnjeg otpora 0,01Mω
Mehanizam za prijenos baterije	Prihvata servo motor, opremljen planetarnim reduktorom, precizno pozicioniranje i veliku brzinu.
Mehanizam zupčanika	Usvaja servo motor, opremljeni planetarnim reduktorima, sinhronim mjenjačem pojasa, precizno pozicioniranje i brzu brzinu.
Mehanizam testiranja	Prihvata 3250 DC motor, precizno pozicioniranje i dug radni vijek.
Građevinski mehanizam baterije	Prihvata 3250 DC motor, precizno pozicioniranje i dug radni vijek.
Broj kanala	10 OK Gears, 1 ng Gear
Podešavanje napona	0.00000V-6.00000V
Podešavanje unutrašnjeg otpora	000.00mΩ - 999.99mΩs
Efikasnost proizvodnje	Približno 3500-4800 ćelija baterije po satu
Efekat ispitivanja	Ponovljeno testiranje, odličan učinak
Upravljačka jedinica	Xinjie 6-Axis PLC programator
Komponente za pokretanje	Mjenjač ima servo motore za precizno pozicioniranje.
Dimenzije opreme	L1038 * W1598 * H1550mm
Težina opreme	Otprilike 260kg
Automatsko prikupljanje količine proizvodnje, prikaz trenutne efikasnosti proizvodnje, automatsko skeniranje koda za snimanje vezanih podataka, format baze podataka .mdb, zapisi podataka koji se čuvaju na lokalnom hostu mašine za sortiranje, a mogu se povezati na fabričku bazu podataka MES sistema.
Testiranje pohrane podataka na USB pogonu. Nakon isključivanja kopirajte podatke na računar. Iznos podataka pohranjenih na USB pogonu ovisi o memoriji USB pogona. Kada prostor za pohranu nije dovoljan, najraniji će se podaci automatski prepisati. USB fleš pogon pruža kupac, a ova je funkcija isključena na uređaju kada se podaci o ispitivanju ne sačuvaju.
Otklanjanje grešaka na opremi je jednostavno, lako za učenje i razumijevanje, s ugrađenim alarmima za greške.

Lista konfiguracije opreme

Ime	Količina	Spec.
PLC	1PCS
Prikazati	1kom
IPC	1kom
Gradirani servo motor	1PCS	57HB {1}}
Pražnjenje servo motor	1kom	60HB {1}} S
Servo moto vozač	2pcs	DM2405M
Ocjenjivani sinkroni pojas	1kom	25-889-25
Gradirani potisni cilindar	10PCS	TDA{0}}
Matična ploča za upravljanje DC motorom	1PCS	3560-V0
Standardni tester	1PCS	HK3560
Test igla	20pcs	Ph -18 m23l
Senzor	1set
Prekidač napajanja	1PCS	LM{0}}B24
Prekidač napajanja	1PCS	Lm 350-10 B48
Pribor	1set
Kontrolni sistem	1kom
Okvir opreme	1PCS	Okvir od aluminijumske legure, lim sa bojom za pečenje
