Mašina za baterije

1.Primjena: Potpuno automatska linija baterija.
2. Scale: proizvodna linija
3.Tip baterije: cilindrična ćelija
4.TOB-automatska linija baterija

Pošaljite upit

Chat Sada

Uvod u proizvod

Potpuno automatska linija baterija za ćeliju cilindra

Video o proizvodu

Specifikacija

1 Uvođenje primjenjivog opsega i funkcije opreme

1.1 Opseg primjene opreme: Uglavnom se koristi u automobilskim baterijskim modulima, energetskim baterijama, baterijama za pohranu energije, električnim alatima i drugim aplikacijama za potpuno automatiziranu proizvodnju.

1.2 Potrebna su samo 3 operatera da završe proces od ćelije kutije do zavarivanja, za druge procese nakon zavarivanja, zavisiće od detaljne konfiguracije za odlučivanje o količini operatera.

1.3 Opciona funkcija skenera,

1.4 Yamaha robot 4-axis se koristi za automatsko postavljanje baterije u nosač, stabilan i pouzdan.

1.5 Usvojite HIKVISION seriju CCD za prepoznavanje anode i katode baterije, osigurajte da nema greške u polaritetu.

1.6 Dva seta lasera se koriste za čišćenje površinskih mrlja pozitivnih i negativnih elektroda ćelije kako bi se osigurao kvalitet zavarivanja.

1.7 Skladištenje ćelije u hopper modu, do 320 PCS po brzini

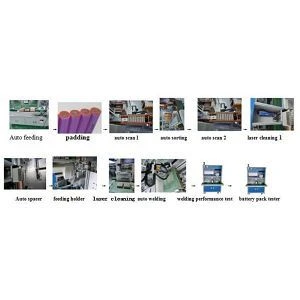

1.8 Funkcija podrške za uređaj: 18650 Potpuno automatska kutijasta ćelija (10*10) Automatsko hranjenje - Automatsko punjenje - Automatsko skeniranje koda - Automatsko sortiranje (5 OK, 1 NG) - Jezgro za skladištenje lijevka (do 320 kom) - Automatsko mijenjanje pozitivnih i negativnih polova ćelije - automatski kod za skeniranje-automatsko lasersko čišćenje 1-automatski razmak-Robotsko dovođenje do držača -CCD detekcija-automatsko lasersko čišćenje 2-vještački pokrovni nosač i gornja matrica-A površinsko točkasto zavarivanje 1-Površinsko točkasto zavarivanje 2-die inversion-B površinsko tačkasto zavarivanje 1-B površinsko tačkasto zavarivanje 2-automatsko uklanjanje gornjeg poklopca-ručno Uklanjanje baterije- Testiranje performansi zavarivanja (ukupni napon, ukupni unutrašnji otpor, serija napona, interna Otpor) - Cirkulirajuća montažna linija

1.9 Maksimalni hod opreme: smjer X osi: 430MM, smjer Y ose 270MM, ako je razmak 20,5 mm smjer X osi 21 kom baterija, smjer Y osi 13 kom baterija

1.10 Efikasnost proizvodnje: 5000-6000PCS/H
